Заводские коды ошибок стиральных машин Аристон: 3 этапа тестирования

Стиральных машин Хотпоинт Аристон в продаже можно встретить множество моделей разлКоды стиральных машин Аристон и их расшифровку можно посмотреть в инструкции ичной конфигурации, вида и стоимости. Важно заметить, что изделие обладает отличным качеством, но в некоторых случаях могут возникать поломки, о которых можно узнать из кода ошибки высвечивающегося на дисплее.

Содержание:

Компания Аристон и Индезит (Indesit) – это производитель: с большим опытом работы, выпускающий большое количество бытовой техники, пользующийся спросом по всему миру. Даже это не исключает того, что можно возникать ошибка неисправности на экране. Фирма занимается изготовлением долговечных, практичных стильных конструкций, обладающих таким важным критерием как многофункциональность.

Если вы не имеете опыта ремонта стиральных машин, то при обнаружении ошибок стоит обратиться к специалистам

Коды ошибок бывают разные, однако наиболее распространенной является Ф 05. Она может спровоцировать ряд дополнительных проблем и привести к серьезным финансовым вложениям, если вовремя не устранить ее.

Что делать если машинка выдает код Ф 05? Нужно первоначально обратить внимание на инструкцию от производителя, так как там отображаются все данные моменты самым наилучшим образом.

Изготовитель Индезит и Аристон очень щепетильно относится к своей продукции, а потому есть возможность из инструкции узнать и расшифровку кода ошибки и даже то, как ее можно устранить.

Как обнаружить в стиралке Аристон ошибки F 05 и другие

Стиралка Hotpoint Ariston снабжена специальным устройством, посредством которого можно провести самостоятельную диагностику и выявить проблему поломки.

Предназначение такого сервисного тестера состоит в том, что проводится исследование поломки каждого узла в оборудовании, а также анализ общего состояния. Сделать это можно быстро и, причем получить, только достоверный результат.

За счет такой встроенной функции можно осуществлять процесс без обращения к специалисту и дополнительной траты средств.

При наличии неисправностей в стиральной машине Аристон на дисплее будет показан код ошибки

Для запуска теста и проведения диагностической процедуры потребуется совершить ряд действий:

  1. Сначала подключается ключ SAT для диагностики, который способствует старту программе тестирования.
  2. Для подключения устройства с задней стороны оборудования предусмотрен специальный разъем, после соединения, с которым изделие начинает светиться лампой зеленого или синего цвета. Если свет будет красный, то это значит, что происходит обмен данными между диагностирующим устройством и непосредственным контроллером в модуле управления изделием.
  3. Далее запускается программа тестирования, для чего нужно, чтобы устройство было подключено и к воде, и к электричеству. Важно чтобы внутри бака не было воды, и дверца была полностью закрыта. Только таким образом можно получить достоверные данные.

Переключатель программ ставится в начальное положение и нажимается кнопка автоматического тестирования, которую нужно удерживать некоторое время пока не возникнет звуковой сигнал.

Рекомендации, как провести тест на стиральной машине Хотпоинт Аристон: ошибка F 05 и не только

Ошибки в стиральных машинах Индезит, Аристон и других моделях могут быть: F 01, F 05, F 06, F 03, Н 20, F 18, F 11, F 12.

Проводя запуск теста на предмет выявления ошибки, осуществляется ряд действий:

  1. Включается электромагнитный клапан, за счет которого заливается вода до основного уровня, а потом до предварительной стирки. На каждый период отводится всего 10 сек. времени.
  2. Запускается электромагнитный клапан залива горячей воды на период в 10 сек.
  3. Проводится включение электромагнитного клапана, контролирующего воду при основном и предварительном режиме стирки. После этого начинает поступать вода до той отметки, пока он не будет наполнен максимально.
  4. Начинается вращение барабана устройства по часовой стрелке, а затем обратно.
  5. Запускается в работу тэн, отвечающий за нагрев воды до 30°С.
  6. Проводится включение сливного насоса и функционирование продолжается до того момента, пока не сработает сигнал об опустошении полости бака. В это время начинается вращение барабана в режиме отжим.
  7. Тест завершен.

Перед тем как проводить тест на стиральной машине Хотпоинт Аристон, стоит посмотреть обучающее видео

Если при тестировании были выявлены такие ошибки как Ф 05 и Ф 08, то индикатор для тестирования начнем моргать. Вспышки будут медленными с постепенными паузами.

В зависимости от кода ошибки можно будет обнаружить причину поломки и впоследствии начать устранение неполадки.

После ремонта независимо от того самостоятельного или в сервисном центре, нужно дополнительное тестирование, чтобы исключить включение устройства при наличии неполадок.

Способы устранения неисправностей стиральной машины Аристон Hotpoint

Если в работе стиральной машины возникают поломки, то в любом случае, даже если неисправность минимальная, возникнет код ошибки. Что она означает?

Это можно посмотреть в представленной ниже информации и в инструкции от производителя:

  1. Код Ф 01 требует проверки контактов соединителя контроллера, так как на него не редко попадает вода и может быть своеобразное короткое замыкание. Специалисты считают, что периодически нужно проводить проверку детали на предмет выявления образования коррозии, которая покрывает соединитель в приводном двигателе. Для устранения проблемы, требуется замена контроллера и приводного двигателя.
  2. Код ошибки Ф 02 требует проверки ротора в приводном двигателе на предмет выявления автоматической блокировки. Это возникает по причине проблемы в работе подшипника на барабанах.
  3. При проблеме Ф 03 нужно проверить контакты 11 и 12, а также соединитель на электронном контроллере, анализатор температурного режима. Желательно провести дополнительный анализ уровня электросопротивления в сигнализаторе. Если детали вышли из строя, то требуется их срочная замена. Эксплуатация конструкции при наличии поломки категорически запрещена.
  4. При ошибке Ф 04 требуется наполнение бака стиральной машинки водой до отметки перелива и оценивание надежности соединений на контактах в электронном контроллере. При обнаружении проблемы, нужно осуществить замену сигнализатора уровня контроллера.
  5. Ф 05 – это ошибка, при появлении которой нужно проверить качество соединения контактов на электрическом контроллере и сливном насосе.
  6. Ф 06 может возникнуть при отсутствии контакта в соединителе, для чего нужно провести осмотр проводки от электронной платы до панели управления.
  7. Ф 07 требует определения качества контактов в разъемах в полости электрического контроллера, что позволит определить уровень и качество функционирования работы в этой части детали. Возможно нарушение в работе тэна.
  8. Ф 09 – это код требующий замены контроллера.
  9. Ф 10 требует оценивания контактов в соединителе 33 контролера и сигнализаторе уровня.
  10. Ф 11 требует анализа надежности соединений в контактах 8, 9, а также разъема, соединяющего контроллер и сливной насос.
  11. При Ф 12 желательно проверить контакт соединения электронного контроллера и сигнализатора температурного режима при сушке.
  12. Ф 14 – это проблема соединения контактов электрического контроллера и Тэна.
  13. Ф 16 – это код ошибки при перегрузке барабана.

Категорически запрещается использование стиральной машины при возникновении кодов ошибки. Это может привести не только к более серьезным проблемам, но и к большим вложениям средств. Стоит заметить, что желательно доверить процесс диагностики опытному специалисту, который намного быстрее сможет справиться с поставленной задачей.

Внимание, только СЕГОДНЯ!

Источник: http://kitchenremont.ru/komnaty/sanuzel/kody-oshibok-stiralnykh-mashin-ariston

Стиральная машина Ariston – код ошибки F03

Вы загрузили бельё в барабан и нажали кнопку «Пуск», но стиральная машина Аристон или Хотпойнт-Аристон вместо выполнения программы через несколько минут высветила код F03 / F3 на дисплее и стирать отказалась. При этом обычно перед появлением ошибки блокируется люк, и машинка набирает и тут же сливает воду. В некоторых случаях залив воды вообще не начинается, и машинка Ariston выдаёт ошибку F 03 сразу при запуске.

Также с ошибкой вы можете столкнуться примерно черед 10 – 20 минут после запуска машинки на программах с нагревом воды, в момент, когда должен включиться подогрев воды для стирки.

Кроме того, ошибка F03 может возникать периодически на разных частях цикла и различных программах. После выключения из розетки и повторного запуска, какое-то время стиралка Аристон работает штатно, а затем снова уходит в ошибку.

Если в вашей стиральной машине Ariston экран отсутствует, то об ошибке F 03 стиралка будет сигнализировать так:

  • Самые «старенькие» модели, у которых всего два индикатора — питания и блокировки дверцы, (вроде, Ariston Margherita, например, модель ALS 109 X) будут выдавать серии миганий из 3 частых вспышек лампочки питания с перерывом в 5 – 10 секунд. Мигания индикатора также будут сопровождаться вращением ручки-селектора выбора программ по кругу и щелчками.
  • На более современных Аристонах с индикаторами циклов выполнения программы (модели AVL, AVTL, AVSL, CDE и др.) будут мигать две нижних кнопки дополнительных функций (в зависимости от модели они могут называться по-разному, например, «Дополнительное полоскание» и «Быстрая стирка» или «Снижение оборотов отжима» и «Легкая глажка» или «Снижение оборотов отжима» и «Быстрая стирка» и так далее). Также будет мерцать индикатор блокировки люка «Ключ» с более высокой частотой.
  • В моделях Hotpoint-Ariston линейки Low-End (модели ARSL, ARXL, AVM и др.) будут моргать две нижних лампочки в столбике с индикаторами циклов программы (светодиоды «Блокировка люка» (Ключ) и «Конец цикла» (END)). Также могут мигать или гореть все кнопки дополнительных функций машинки: в некоторых моделях они расположены на панели управления горизонтально (например, Hotpoint-Ariston BHWD, BHWM, ARTL, ARUSL и т.д.), в других — вертикально (модели ARTF, AVC, ECOTF и др.).
  • Машинки Хотпойнт-Аристон серии Aqualtis без дисплея (модели AQSL, AQ9L, AQS0L и др.) об ошибке F3 будут сигнализировать миганием двух нижних индикаторов температуры (температурные светодиоды«Без нагрева» и «30°С»).

Расшифровка ошибки

Код F03 / F3 в стиральной машине Аристон или Hotpoint-Ariston означает ошибку датчика температуры (NTC). Цепь датчика в обрыве или коротко замкнута.

Расшифровка ошибки говорит сама за себя: в большинстве случаев, код F03 указывает на поломку температурного датчика. Поэтому без серьёзного ремонта и помощи профессионального мастера не обойтись. Только в редких случаях ошибку легко и просто исправить собственными силами.

Ошибка F 03 – когда можно легко устранить самостоятельно

  • Разовый сбой модуля управления или индикации. Если код Ф03 высветился впервые, попробуйте выключить вашу Аристон из розетки на 5 – 10 минут. Возможно, случился разовый сбой, и после перезагрузки стиральной машинки ошибка пропадёт.
  • Слабые контакты в цепи датчика температуры. Проверьте все контактные разъёмы от датчика NTC до модуля управления (электронного контроллера). Нередко из-за вибраций в процессе работы стиралки они отходят, и поэтому машинка уходит в ошибку.

Оба пункта не помогли? Значит, к сожалению, дело в поломке и необходим ремонт.

Вероятные неисправности, требующие ремонта

Специалисты «РемТытТех» вернули в строй уже 6072 (!) стиральные машины марок Аристон и Хотпойнт Аристон. На базе статистики этих ремонтов, мы собрали в таблицу основные поломки, при которых машинки данной марки пишут ошибку F 03 / F 3.

* Указана примерная ПОЛНАЯ СТОИМОСТЬ ремонта с учетом цены запчастей и работ специалиста. Точная цена зависит от модели стиральной машины Аристон и определяется мастером после диагностики.

Если самостоятельные попытки справиться с ошибкой F03 в стиральной машине Ariston не приводят к успеху, обратитесь к профессионалам в мастерскую «РемБытТех». Колл-центр принимает заявки на ремонт ежедневно с 8 до 22 часов без выходных:

Читайте также:  Как переделать аккумуляторный шуруповерт на сетевой: 5 вариантов решения вопроса

+7 (495) 215 – 14 – 41

+7 (903) 722 – 17 – 03

А в ночное время вы можете заполнить онлайн-форму.

Мастер приедет в удобное для вас время, определит точную причину возникновения ошибки и при необходимости проведёт ремонт прямо при вас. После устранения поломки вам будет выдан чек с перечнем проведённых работ и заменённых деталей, а также гарантийными обязательствами сроком до 2 лет в зависимости от неисправности.

Источник: https://rembitteh.ru/info/stiralnie-mashini/error/ariston/f03/

Вызвать мастера / Тестирование ошибок стиральных машин Аристон

22 Июля 2014

Понятие «диагностический ключ».

Машинки “Ariston” оснащены сервисным тестом, с помощью которого можно проверять все функционирующие режимы. С его помощью можно обнаруживать различные дефекты в работе машины, что ускоряет её ремонт и делает его проще. Ниже приведён порядок, в котором следует запускать тест и проверять работоспособность стиральных машин марки «Ariston».

Для активации сервисного теста вам понадобится аппаратный ключ для диагностики SAT. Код данного средства 95669. С его помощью осуществляется запуск программы автоматического тестирования для машин «Маргарита 2000», а также EVO-II.

Устройство следует подключать к разъёму, который располагается на задней стенке машины. Если ключ подключить к стиральной машинке с управлением «Маргарита 2000», а также к любой модели с функцией сушки, на устройстве загорится индикатор зелёного цвета. В случае же подключения к прибору оснащённому СУ EVO-II, цвет лампочки будет синим.

Если ключ подсоединён к машинке и при этом на нём загорелся красный индикатор, это означает, что диагностический ключ обменивается информацией с электронным котроллером в стиральной машине.

Запуск теста

Чтобы запустить программу автоматического тестирования нужно сделать следующее:

  • проверить, соединена ли машина с канализацией и водопроводом (должна быть соединена);
  • осмотреть бак стиральной машины на наличие в нём воды (воды быть не должно);
  • плотно закрыть дверцу люка;
  • установить в исходное положение ручку селектора программ, если вы имеете дело с прибором на СУ «Маргарита 2000», оснащённым моторным селектором, как показано на рисунке №1.

Рисунок №1: Изображение передней панели на стиральных машин из линии AVL.

Чтобы запустить автоматическое тестирование, включите машинку и присоедините ключ диагностики к разъёму, расположенному на задней стенке стиральной машины.

Затем, зажмите кнопку «AUTO-TEST» на ключе и удерживайте её. Если запуск автотестирования удался, об этом вас известит специальный звуковой сигнал.

В случае с машинками, оснащёнными опцией бегущей строки, на дисплее высветится сообщение «AUTO-TEST» и затем «TEST».

Вторую кнопку, расположенную на ключе, как и находящееся рядом с ней отверстие использовать не придётся.

На стиральной машине с системой управления «Маргарита 2000» в ходе тестирования будет автоматически вращаться ручка селектора; синхронно с этим на панели будут высвечиваться индикаторы соответствующего типа.

При возникновении ошибок во время теста индикатор не будет светить постоянно; лампочка будет мигать таким образом: несколько вспышек, затем пауза, потом снова серия вспышек и так цикл за циклом.

Количество вспышек в одной серии указывает на номер кода ошибки.

Учтите, что во время работы тестирующей программы будет происходить нагрев воды внутри до +30 градусов по Цельсию. В связи с этим, необходимо:

  • установить лимит температуры нагрева воды выше +30 градусов по Цельсию;
  • ни в коем случае не выключать режим отжима;
  • если в машинке присутствует функция сушки, следует установить любое время сушки, отличное от нулевого.

Пошаговый план хода сервисного тестирования

  1. Программа включает клапан залива для режима основной стирки на 10 с.
  2. Затем запускается клапан залива воды для режима предварительной стирки на 10 с.
  3. Теперь система откроет клапан горячей воды на 10 с. (при наличии оного в стиральной машине)
  4. Синхронное включение клапанов залива для предварительной и основной стирок.

    Подача воды в бак будет осуществляться до тех пор, пока не сработает датчик, сообщающий о том, что бак полон.

  5. Барабан машины сначала вращается по часовой стрелке, затем меняет направление в обратную сторону.
  6. Включение в баке ТЭНа, вследствие чего вода должна нагреться до +30 градусов по Цельсию.

  7. При наличии моторного селектора, его ручка двигается в номральном направлении вращения, затем останавливается в девятом положении, как это изображено на рисунке №1.
  8. Включение сливного насоса. Он работает до момента, когда датчик не подаст сигнал о том, что бак пуст. Синхронно с этим, приводной мотор вращает барабан согласно режиму отжима.

  9. При наличии сушки, включается двигатель её вентилятора. Затем включается её ТЭН и воздух внутри бака нагревается почти приблизительно до +100 градусов по Цельсию.
  10. На последнем этапе в машинках, оснащённых моторным селектором ручка переходит в положение «СБРОС» (англ. «RESET»).
  11. Завершение работы программы.

    Если прибор принадлежит к линейке «Маргарита 2000», у вас есть возможность прервать автотестирование на любом этапе, просто повернув ручку селектора в положение «СБРОС».

В случае, если на момент проверки неисправности уже устранены, хотя до этого отображался код ошибки, сервисный анализ просто не запустится.

Вместо того, либо в общей комбинации индикаторов на передней панели машинки, либо на дисплее отобразится числовое наименование предыдущей ошибки.

В этом случае, чтобы запустить программу для машин «Маргарита 2000», следует выключить аппарат на десять секунд, отсоединить аппаратный ключ, снова включить машину, перевести селектор в исходное положение, снова выключить стиральную машину, подождать ещё десять секунд и, наконец, включить её, снова подсоединить аппаратный ключ и запустить программу автоматического тестирования.

Для стиральных машинок с СУ «EVO-II» необходимо произвести такие действия:

  • выключить машину, подождать 30 секунд;
  • отсоединить аппаратный ключ (если был присоединён);
  • включить стиральную машину, произвести сброс;
  • снова выключить, подождать 30 секунд;
  • включить аппарат, подсоединить ключ, запустить программу автоматического сервисного теста.

Список возможных кодов ошибок

В моделях с дисплеем (машины из линии AVD и т.п.), код ошибки отображается именно на нём. Если же модель оснащена лишь светодиодной системой индикации, ошибку следует определять по той или иной комбинации свечения лампочек на панели управления машинки.

Возможные коды ошибок приведены в Таблице 1. Прочерк означает отсутствие свечения.

Таблица №1:

Код Сигнал «Таймер отсрочки» Сигнал «Супер стирка» Сигнал «Быстрая стирка» «Дополнительное полоскание» «Отжим»
F01 мигает
F02 мигает
F03 мигает мигает
F04 мигает
F05 мигает мигает
F06 мигает мигает
F07 мигает мигает мигает
F08 мигает
F09 мигает мигает
F10 мигает мигает
F11 мигает мигает мигает
F12 мигает мигает
F13 мигает мигает мигает
F14 мигает мигает мигает
F15 мигает мигает мигает мигает
F16 мигает
F17 мигает мигает

Причины, по которым могут возникать ошибки, а также способы устранения часто встречающихся неисправностей

Таблица №2:

Код Причина Способ устранения
F01 В системе управления двигателем машинки произошло короткое замыкание – проверить, не попала ли вода на соединение электронного контроллера J9;- проверить, не покрылись ли контакты приводного мотора коррозией;-осмотреть на наличие дефектов жгут соединения между приводным мотором и контроллером;- заменить сначала контроллер, а затем и приводной мотор
F02 Отсутствие вращения в двигателе, неисправность тахогенератора, обрыв обмотки или короткое замыкание. – проверить, не заблокирован ли ротор мотора по причине заклинивания подшипников в механизме барабана или посторонними предметами;- проанализировать, насколько надёжно соединение между J9 и мотором;- проверить, соответствует ли норме (115-170 Ом между первым и вторым контактами J9) сопротивление в обмотке тахогенератора. Возможно, есть короткое замыкание или обрыв. Следует проверить тахогенератор и проводку.- если используется трёхфазный мотор необходимо проверить внешние цепи между контактами 7 и 6 в соединителе J9;- заменить приводной мотор, затем электронный контроллер
F03 «Залипание» реле ТЭНа, неисправность датчика температуры NTC – следует проверить насколько исправно соединение в J9 от контроллера до датчика температуры между контактами 11 и 12;- определить уровень сопротивления температурного датчика (при t +20 градусов по Цельсию, норма – 20 кОм);- заменить сначала NTC-датчик, затем электронный контролер
F04 Неисправность датчика, показывающего уровень воды Если датчик одновременно формирует сигналы «пустой бак» и «перелив», это одновременно запускает залив и слив воды. Следует проверить:- насколько надёжны контакты в J3 между датчиком уровня и контроллером;- проверить не замкнуты ли контакты в датчике уровня (2-4 – «пустой бак», 2-3 – «полный бак», 2-1 – «перелив»;- заключительный этап – замена сначала датчика уровня воды, затем электронного контроллера.
F05 Заклинивание сливного насоса или датчик не подаёт сигнал «Пустой бак» после слива воды. – проверить насколько надёжно соединение J9 между контроллером и насосом слива. В момент включения насоса проверить наличие нужного напряжения в 220 вольт, между контактами 8 и 9;- проверить датчик уровня, его соединение с контроллером;- продиагностировать сливной насос;- проверить шланг слива и фильтр на наличие заторов;- заменить контроллер.
F06 Ошибка кнопок. Данный код отсутствует в машинках AVLи AVD. – проверить наличие контактов в соединителях, проводку между панелью управления и платой;- определить, исправны ли кнопки в панели управления;- заменить панель, затем плату.
F07 Нагревательный ТЭН не находится в воде. В AVL и AVD:- проверить соединение контактов разъёма J3 с электронным контроллером и датчиком уровня воды;- проверить, исправен ли датчик;- замерить сопротивление ТЭНа в контактах 5 и 6 J3 разъёма. ТЭН на 1800 Вт должен обладать сопротивлением приблизительно в 25 Ом;- Заменить ТЭН, датчик и контроллер;В системах «Маргарита 2000» (ALи ALS-серии):- проверить, есть ли контакт в соединителе электромодуля СМ1;- диагностировать реле ТЭН на электромодуле;- заменить электромодуль
F08 «Залипание» реле ТЭНа (в то время, как бак пуст), одновременное формирование сигналов «пустой бак» и «перелив» датчиком уровня. – проверить исправность датчика уровня воды (описано выше);- проанализировать соединение ТЭНа с контактами 5 – 6 J3- соединителя контроллера;- если нужно, заменить ТЭН или датчик, в случае не выявления дефектов просто заменить электроконтроллер
F09 Сбой памяти ППЗУ, ошибка в программе SETUP. – заменить электроконтроллер, перезаписать схему энергонезависимой памяти
F10 Отсутствие подачи сигнала от датчика уровня (не полный и не пустой бак) – определить степень надёжности соединений между контактами 33 контроллера и датчика уровня;- проверить контакты в датчике;- заменить датчик, затем контроллер;В линейке «Маргарита 2000» (ALи ALS):- проверять контакт в CN1 на электроконтроллере;- проверить исправность датчика и целостность проводки, соединяющей его с контроллером;- заменить контроллер
F11 Отсутствие обратной связи со сливным насосом (деталь отсоединена или оборвана обмотка) – проверить контакты 8-9 разъёма J9, (в случае наличия функции EasyDoor контакты 1-2 в разъёме J15) от электроконтроллера до сливного насоса;- продиагностировать насос на наличие неполадок. Сопротивление обмотки должно составлять приблизительно 170 Ом;- заменить насос и электроконтроллер;Для «Маргарита 2000» (ALSи AL):- установить, целы ли контакты соединителей CNF, а также CN1 на электроконтроллере;Продиагностировать сливной насос и датчик уровня воды
F12 Нет связи между модулем индикации и электроконтроллером – определить, в порядке ли соединения от J11 электромодуля до модуля индикации;- заменить контроллер и модуль;- в линейке «Маргарита 2000» следует проверить соединитель электроконтроллера CNC, всё остальное делать, как описано выше
F13 Цепь контроля температуры в сушке (актуально для моделей «Маргарита 2000» с сушкой) – проверить соединение от CAN контроллера до датчика;- определить, исправен ли датчик температуры и электроконтроллер;- если какая-либо деталь неисправна – заменить.
F14 Если не включает сушка в моделях «Маргарита-2000» с сушкой – продиагностировать соединение между ТЭНом сушки и электроконтроллером;- проверить непосредственно контроллер и ТЭН, в случае неисправности заменить.
F15 Проблема, аналогичная F14 – проверить, есть ли контакт на плате соединения в CN1;- продиагностировать и если потребуется, заменить плату и датчик уровня
F16 Не закрывается дверца люка (или просто не закрыта плотно). Актуально для машин, оснащённых функцией EasyDoor. Проверить, есть ли сетевое напряжение между контактами 3-4 в J4 электроконтроллера (за исключением режима STANDBY), а также между контактами замка блокирующего дверцу №3 и 5;- определить, срабатывает ли при закрытой дверце микровыключатель замка (проверять контакты 1-2 в соединителе M электроконтроллера);- проверить сам механизм замка дверцы;- если потребуется, заменить электроконтроллер и/или замок блокировки;- проверить, присутствует ли переменное напряжение в соединителе электроконтроллера J4 (контакты2-3, не в режиме STANDBY), а также в контактах 1-3 замка блокировки;
F17 Ошибка микроконтроллера -заменить электроконтроллер.

Источник: https://www.servis-don.ru/statioremonte/polomkiiremont/108-testirovanie-oshibok-stiralnyx-mashin-ariston/

Сервисный тест стиральных машин Indesit, Ariston

В данной теме мы Вам поможем с самостоятельным ремонтом Вашей стиральной машины . Данный урок легко описывает всю процедуру входа в тестовый режим стиральной машины торгового бренда “Ariston” и “indesit”.

Наши мастера производят качественный ремонт автоматических стиральных машин “Ariston” и “indesit” многолетний опыт, оригинальные комплектующие (запасные части), ремонт в день обращения, гарантия на все выполненные работы и запчасти.

Мы производим ремонт не только по Саранску, но и в ближайшем пригороде.

Заявки принимаются с 9-00 до 21-00 без перерыва и выходных!  Ремонт любой сложности: замена ТЭНа, замена подшипников и сальников, замена насоса слива / помпы слива, замена замка люка и уплотнителя люка (манжеты люка), ремонт электронных блоков и компонентов, прошивка.

“ДЕМО” режим на стиральных машинах Indesit WISE, WIUE, WIE

Для активации режима “ДЕМО” на стиральных машинах WIUE, WISE, WIE нужно одновременно нажать и удерживать не менее пяти секунд три кнопки (помечено красными кружками на фото):- «Легкая глажка»- «Старт / Стоп»- «Вкл / Выкл»После этого на дисплее стиральной машины должно высветиться сообщение «deno» (см. фото).

Для запуска “ДЕМО” программы необходимо нажать клавишу “Старт”.Для выключения “ДЕМО” программы необходимо нажать клавишу “Старт” и удерживать ее не менее 3-х секунд.Для выхода из “ДЕМО” режима необходимо вновь одновременно нажать три указанные на фото клавиши и удерживать их не менее 3-х секунд до высвечивания сообщения на дисплее «dOFF».

“ДЕМО” режим на стиральных машинах Ariston AVSD, AVD

Для активации режима “ДЕМО” на стиральных машинах AVSD, AVD необходимо одновременно нажать и удерживать не менее пяти секунд две кнопки (помечено красными кружками на фото):- «Старт / Стоп»- «Вкл / Выкл»После этого на дисплее СМА должно высветиться сообщение «D oN» (см. фото).

Для запуска “ДЕМО” программы необходимо нажать клавишу “Старт”. Для выключения “ДЕМО” программы необходимо нажать клавишу “Старт” и удерживать ее не менее 3-х секунд.Для выхода из “ДЕМО” режима необходимо одновременно нажать две указанные на фото клавиши и удерживать их не менее 3-х секунд до высвечивания сообщения на дисплее «D oFF».

“ДЕМО” режим на стиральных машинах Ariston AVSF, AVF, AVTF, BS

Для активации режима “ДЕМО” на стиральных машинах AVSF, AVF, AVTF, BS необходимо одновременно нажать и удерживать не менее пяти секунд три кнопки (помечено красными кружками на фото):- «Суперстирка»- «Старт / Стоп»- «Вкл / Выкл»После этого на дисплее СМА должно высветиться сообщение «d On» (см. фото).

Для запуска “ДЕМО” программы необходимо нажать клавишу “Старт”.Для выключения “ДЕМО” программы необходимо нажать клавишу “Старт” и удерживать ее не менее 3-х секунд.Для выхода из “ДЕМО” режима необходимо вновь одновременно нажать три указанные на фото клавиши и удерживать их не менее одной секундыдо высвечивания сообщения на дисплее «dOFF».

“ДЕМО” режим на стиральных машинах Aqualtis Ariston AQSD, AQXD и AQXXD

Для активации режима “ДЕМО” на стиральных машинах AQSD, AQXD и AQXXD необходимо одновременно нажать и удерживать не менее трех секунд три кнопки (помечено красными кружками на фото):- «Половинная загрузка / Ускоренная стирка»- «Старт / Стоп»- «Вкл / Выкл»После этого на дисплее СМА должно высветиться сообщение «DEMO» (см. фото).

Для запуска “ДЕМО” программы необходимо нажать клавишу “Старт”.Для выключения “ДЕМО” программы необходимо вновь нажать клавишу “Старт” и повернуть селектор программ.Для выхода из “ДЕМО” режима необходимо одновременно нажать две клавиши- «Старт / Стоп»- «Вкл / Выкл»и удерживать их не менее 3-х секунд до выключения сообщения «DEMO».

Подробности

Источник: http://www.vaschmaster.ru/stiralnye-mashiny/ustrojstvo-sma/157-servisnyj-test-indesit-ariston

Неисправности стиральной машины Аристон и их устранение своими руками

Специалисты фирмы Аристон снабжают свою технику передовыми технологиями, стараясь сделать ее прочной и долговечной. Однако, как и все электрические приборы, машинки подвержены поломкам. Большинство неисправностей, которые происходят со стиральной машиной Аристон, имеют типовой характер и устранение их предполагает замену определённой детали.

Распространенные поломки

Большинство неисправностей в стиральных машинах происходит вследствие её неправильной эксплуатации. Зачастую люди не обращают внимания или не знают о некоторых нюансах, связанных с эксплуатацией машинок автомат. Многие не догадываются, что жёсткая вода может привести к поломке ТЭНа (нагревательный элемент).

Разберёмся, каким поломкам подвержена стиральная машина Аристон и рассмотрим способы их устранения без участия сервисных центров на примере модели Хотпоинт Аристон 2000 Маргарита.

  1. ТЭН (нагревательный элемент). Причиной его поломки выступают жёсткая вода и стирка при высоких температурах. Вследствие чего на детали со временем появляется накипь, которая и выводит ее из строя.
  2. Сливной насос или помпа выходят из строя достаточно редко, причиной этому выступает длительная эксплуатация техники.
  3. Прокладка в заливном клапане. Со временем резиновая прокладка становится жёсткой, в результате чего начинает пропускать воду. Замена её – дорогостоящее удовольствие, хотя сама она стоит совсем немного.
  4. Сальники и подшипники в стиральных машинах Hotpoint Ariston ломаются довольно редко, но если это произошло, пользоваться техникой категорически нельзя.
  5. Засор. Неисправностью засор считать не совсем правильно, хотя он тоже может служить причиной серьезной поломки.

Поломка ТЭНа

За температуру воды в барабане в момент стирки отвечает нагревательный элемент. Именно благодаря ему, наши вещи стираются в воде при нужном нам градусе.

В случае поломки ТЭНа или проводки, Маргарита 2000 определит это и уведомит хозяина миганием индикатора вкл./выкл. в количестве трех вспышек, что соответствует ошибке f03.

Внешне неполадка проявит себя либо полностью неработающей машиной, либо стиркой белья в холодной воде.

Если произошёл обрыв электроцепи, его следует убрать, а если сгорел нагревательный элемент, его полагается заменить.

Неисправность заливного клапана или помпы

В случае появления поломки в водозаборном клапане, стиральная машина не сможет регулировать процесс подачи воды. Она начнет заливаться даже тогда, когда техника не подключена к электросети.

Чтобы удостовериться в этом, надо снять верхнюю крышку с агрегата и проверить место крепления заливного шланга к корпусу (местонахождение клапана) прокладки. Если с ними проблем нет, тогда внимание следует переключить на саму деталь, проверив сопротивление.

Для этого потребуется мультиметр, который в случае исправности выдаст значение от 30 до 50 Ом.

Если в тот момент, когда должна сливаться вода, этого не происходит, а слышится лишь характерный гул, а в некоторых случаях и вовсе полная тишина, можно сделать вывод о неисправности помпы. Находится эта деталь снизу машины, и добраться до неё возможно только через дно. Доверить её замену лучше специалисту.

Вышли из строя подшипники

Поломка подшипников и сальников – достаточно редкое явление. Заподозрить это можно в случае появления неприятных звуков, которые издают подвижные элементы разрушенного подшипника.

Такая поломка требует незамедлительной реакции. Если продолжать закрывать на это глаза, у барабана появится люфт, в результате чего он начнёт задевать бак.

Чтобы избежать непоправимых последствий, необходимо обратиться за помощью к специалистам.

Помимо этого, устанавливая новую деталь, важно не повредить втулку, в противном случае возникнет необходимость в дополнительном ремонте. Поэтому, перед тем как приступить к устранению данной поломки, здраво оцените свои силы.

В технике появился засор

В случае обнаружения в стиральной машине Аристон засора, не торопитесь вызывать мастера, поскольку устранить его под силу практически любому пользователю.

Чаще всего засор можно встретить в таких элементах машины, как:

  • сливной шланг;
  • сливной фильтр (наиболее распространённое место);
  • помпа;
  • патрубок между баком и сливным фильтром.

Чтобы устранить засор, в первую очередь, надо проверить наиболее доступные места. Для начала откроем узкий люк на передней части машины с правой стороны снизу и открутим сливной фильтр. Не забудьте подложить что-нибудь впитывающее, из отверстия, несомненно, потечёт вода.

Прочистив фильтр и удостоверившись, что грязи на нём больше нет, можно закрутить его на место. Потом предпочтительнее всего проверить сливной шланг и канализацию. Но если и здесь не обнаружится засора, тогда понадобится разобрать агрегат и почистить патрубки с помпой.

Коды ошибок

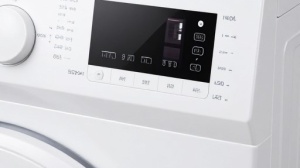

Стиральные машины фирмы Хотпоинт Аристон снабжены электронным дисплеем, на который выдается всевозможная информация о ходе работы техники. Кроме того, на этом табло, высвечиваются определенные коды ошибок, сообщающие о причинах неисправности. Это существенно облегчает поиск неполадок.

Разобраться, что означают те или иные коды ошибок, поможет инструкция неисправности, которая прилагается ко всем стиральным машинам Аристон:

  1. Код F01 говорит о возникшей неисправности в приводном моторе. Потребуется обследовать контакты и не дать попасть влаге на мотор. Если поломка подтвердится, необходимо заменить либо приводной мотор, либо контроллер.
  2. Код F Возникшая ошибка свидетельствует о том, что электронный контроллер по разным причинам не имеет информации о работе мотора. В этом случае важно проверить все соединения на деталях и осмотреть ротор мотора. Замена контроллера или ротора, по необходимости, поможет устранить неисправность.
  3. F03 показывает поломку датчика нагревательного элемента. Чтобы устранить её, надо проверить все соединения, а также убедиться, что датчик имеет сопротивление, для этого понадобится мультиметр. Если код ошибки будет продолжать гореть, необходима замена датчика.
  4. F04 из строя вышел датчик, определяющий количество воды. Для устранения неисправности потребуется проверить электрическую цепь между контроллером и датчиком. Если поломка не обнаружится, а ошибка ф 04 будет продолжать гореть, замена датчика будет нелишней процедурой.
  5. F05 – неполадки сливного насоса. Для начала следует проверить сливной шланг на наличие засора. Также подлежит исследованию соединение между насосом и контроллером. Если поломку обнаружить не удалось, а ошибка на табло все еще горит, подобает проверить насос на наличие/отсутствие в нем сетевого напряжения.
  6. F06 – неполадки в работе кнопок. Надлежит проверить панель управления на наличие её контакта с контроллером. Найденную поломку устранить. Чаще всего в результате появления кода F06 поломку устраняют, меняя панель управления полностью.
  7. F07 – не нагревается ТЭН. Может возникнуть в случае того, что нагревательный элемент не погружен в воду. Необходимо проверить все соединения датчика, определяющего количество воды. Протестировать контроллер и сам датчик. При обнаружении неисправной детали её подобает заменить.
  8. F08 – сбой в работе ТЭНа, залипание контактной группы на реле. Вероятнее всего неисправна проводка, и как следствие – утечка напряжения на корпус. Необходимо проверить датчик и все соединения.
  9. F09 – ошибка в энергозависимой памяти. Необходима замена контроллера.
  10. F10 – не поступает сигнал с датчика о количестве воды в баке. Требуется проверить датчик и все его соединения, убедиться в работоспособности контроллера, заменив выявленную неисправную деталь.
  11. F11 – пропало напряжение в сливном насосе. Полагается проверить с помощью мультиметра всю электропроводку от контроллера к насосу. Найденную неисправность устранить.
  12. F12 – пропала связь между контроллером и модулем индикации. Если появилась ошибка f12, полагается проверить работоспособность датчика и всех соединений от контроллера к насосу. Вдобавок надо протестировать насос.
  13. F13 — короткое замыкание в цепи датчика температуры сушки. Убедиться в работоспособности датчика. Проверить проводку между сушкой и контроллером. Выявленную поломку устранить, заменив деталь.
  14. F14 – сбой в работе нагревательного элемента сушки. Обследовать все соединения между ТЭНом, который отвечает за сушку, и контроллером. Удостовериться в работоспособности этих деталей.
  15. F15 – поломка реле нагревательного элемента сушки. Обследовать соединительную плату и проверить работоспособность датчика.
  16. F16 – заблокирован барабан (исключительно в машинах с вертикальной загрузкой).
  17. F17 – не подается сигнал на дверцу люка. Удостовериться в наличии сетевого напряжения. Убедиться, что дверце ничто не мешает плотно закрыться. Скорее всего потребуется замена блокировочного замка дверцы люка.
  18. F18 – сбой в работе микропроцессора. Требуется заменить контроллер.

Не все стиральные машины фирмы Аристон снабжены электронным табло. Если произошел сбой в работе техники, не имеющей дисплея (например, в стиральной машине Аристон Маргарита 2000), агрегат уведомит нас о неисправности посредством мигающего индикатора вкл/выкл.

Заключение

Производители стиральных машин Аристон, позаботились о владельцах техники, снабдив её не только передовыми функциями и современным дизайном, но и системой самодиагностики.

Коды ошибок,свидетельствующие о неисправностях, высвечиваются на электронном табло техники.

Неполадка может проявить себя и при помощи загорающегося индикатора на передней панели, как например, у стиральной машины Аристон Маргарита 2000.

Несомненно, стиральная техника имеет сложное строение, но в большинстве случаев, зная об ошибках и неисправностях, можно легко найти их причину и устранить своими силами, не прибегая к помощи специалистов.

Источник: http://Tehnika.expert/dlya-chistoty-i-poryadka/stiralnaya-mashina/ariston-neispravnosti-i-ix-ustranenie.html

Типичные коды ошибок стиральных машин Аристон (Hotpoint Ariston)

Практически каждая современная стиральная машинка-автомат располагает функцией, позволяющей ей уведомлять пользователя о возникновении тех или иных проблем посредством специального системного кода.

В зависимости от особенностей конкретной модели, код либо выводится на предустановленный ЖК-дисплей (при наличии), либо передается с помощью мигающих индикаторов.

Не являются исключением и стиральные машины Аристон. Ознакомившись с нижеизложенной информацией, вы узнаете, о чем могут рассказать коды ошибок и как правильно расшифровать то или иное оповещение.

Какую информацию могут предоставить коды ошибок?

Современные модели стиральных машин Ariston оснащены функцией самодиагностики, позволяющей определить наличие неисправности и уведомить об этом пользователя с помощью соответствующего кода.

Понимая значение существующих кодов, владелец сможет самостоятельно идентифицировать поломку и по возможности предпринять меры для ее устранения, не тратя средства на услуги сторонних диагностов и ремонтников.

Если дисплей отсутствует, код будет выводиться посредством миганий светодиодных индикаторов. К примеру, лампочка мигнула 5 раз с короткими промежутками, после чего выдержала паузу и повторила цикл миганий.

В данном случае машина пытается уведомить пользователя о наличии ошибки под кодом 05. Если машинка укомплектована дисплеем, код отобразится непосредственно на нем, что более удобно.

Таким образом, знание кодов ошибок стиральных машин Аристон позволит владельцу самостоятельно понять, что произошло с его техникой, не вызывая для этого мастера. Полученные сведения дадут возможность сделать выводы о серьезности имеющихся неисправностей.

К примеру, машинка может пытаться донести пользователю информацию об отсутствии воды или неплотно закрытой крышке люка – разве целесообразно будет в такой ситуации вызывать мастера, когда все, как правило, можно исправить собственными силами?

Наряду с этим, поломки могут быть весьма существенными, и без сторонней квалифицированной помощи их не устранить. В данном случае знание кодов тоже очень пригодится.

Помните: самостоятельный ремонт стиральной машины – важное и ответственное мероприятие, требующее наличия соответствующих знаний и навыков. Приведенная далее информация о кодах ошибок стиральных машин Аристон дана исключительно в ознакомительных целях.

Предпринимая попытки самостоятельного ремонта, всю ответственность за возможные дальнейшие действия будете нести исключительно вы. Если вы не уверены в собственной квалификации, лучше сразу обратитесь в сервисный центр, чтобы не усугублять проблему.

Коды ошибок стиральных машин Аристон

Далее приводится информация о типичных ошибках стиральных машинок Ariston. Изучив представленные сведения, вы узнаете о причинах появления тех или иных сбоев и особенностях устранения проблем.

F01

Данная ошибка появляется по причине возникновения короткого замыкания на участке цепи управления двигателем машинки. Перед началом ремонта мастер проверяет, не попала ли вода на контакты контроллера, подключенного посредством жгута к приводному мотору.

Если после устранения влаги ситуация не нормализуется, выполняется последовательная замена электронного контроллера и непосредственно вышедшего из строя приводного мотора (если требуется).

F02

Свидетельствует об отсутствии сигнала о вращении двигателя на электронном контроллере. Для решения проблемы последовательно выполняют нижеперечисленные действия:

  • убеждаются в отсутствии заклинивания ротора (чаще всего возникает по причине заклинивания барабанных подшипников);
  • убеждаются в качестве соединения контроллера и мотора;
  • снимают показатели сопротивления обмотки тахо-генератора (в норме держится в пределах 115-170 Ом, может отличаться в зависимости от модели контроллера);
  • проверяют состояние жгута, обеспечивающего соединение мотора и контроллера, а также соединителей (пункт актуален для машинок, оснащенных асинхронным приводным двигателем);
  • производят замену неисправного двигателя и контроллера.

F03

Указывает на «залипание» реле нагревательного элемента или поломку температурного датчика.

Во-первых, надо проверить качество соединения контроллера и температурного датчика.

Во-вторых, измерить сопротивление датчика (в норме при 20 градусах этот показатель держится на уровне порядка 20 кОм). В-третьих, последовательно заменить датчик и контроллер.

F04

Свидетельствует о поломке датчика уровня воды. Прежде всего, следует проверить качество связи контроллера и датчика, а также убедиться в исправности непосредственно датчика. Если неисправности не выявлены, выполняется последовательная замена датчика и контроллера.

F05

Свидетельствует о нарушениях работы сливного насоса или сбое датчика уровня воды. Нужно выполнить несколько действий.

  • Убедиться в качестве соединения контроллера с насосом.
  • Убедиться в поступлении напряжения на контакты сливного насоса при его предполагаемом включении.
  • При отсутствии напряжения, проверить сливной насос (для этого на устройство подают 220 В), убедиться в исправности его соединителей и контроллера.
  • Проверить состояние датчика уровня и качество его соединения с контроллером.
  • Изучить состояние сливного шланга и фильтра на предмет наличия засоров.
  • Выполнить последовательную замену неисправных сливного насоса, датчика уровня, контроллера.

F06

Указывает на наличие ошибок кнопок. Сначала убеждаются в качестве контакта между панелью управления стиральной машинки и контроллером, после чего убеждаются в исправности кнопок. Выполняется последовательная замена панели управления и контроллера.

F07

Свидетельствует о том, что нагревательный элемент не находится в воде. Как и в предыдущих случаях, мастер убеждается в качестве соединения контроллера и датчика уровня. После этого проверяется сам датчик.

Затем изучается состояние нагревательного элемента. Если неисправности не выявлены, проводится последовательная замена нагревательного элемента, датчика, контроллера.

F08

Свидетельствует о сбое в работе датчика уровня или «залипании» реле нагревательного элемента при пустом баке. Прежде всего, надо проверить датчик уровня, затем – качество соединения контроллера и ТЭНа.

При необходимости выполняется замена датчика или нагревательного элемента. При отсутствии неисправностей, осуществляется замена контроллера.

F09

Свидетельствует о сбое в работе энергонезависимой памяти. Для устранения проблемы выполняется замена контроллера либо осуществляется замена/перепрошивка микросхемы, отвечающей за работу энергонезависимой памяти.

F10

Свидетельствует об отсутствии сигнала от датчика уровня воды. В данном случае нужно убедиться в качестве соединения контроллера и датчика, после чего проверить сам датчик на факт исправности и, если ничего не помогло, выполнить последовательную замену датчика и контроллера.

F11

Свидетельствует об отсутствии связи со сливным насосом. Во-первых, выполняется проверка правильности соединения сливного насоса с электронным контроллером стиральной машинки Аристон. Во-вторых, изучается непосредственно сливной насос.

Как правило, проверка сводится к замеру сопротивления обмотки устройства. Если проверки не дали результатов, выполняется последовательная замена насоса и контроллера. Дополнительно может потребоваться проверка и замена датчика уровня воды.

F12

Указывает на отсутствие связи между контроллером и индикационным модулем. Если машинка Аристон оснащена контроллером модели EVO-II, надо сделать следующее:

  • убедиться в качестве соединения контроллера и индикационного модуля;
  • выполнить последовательную замену контроллера и индикатора.
  • если в машинке установлен контроллер модели EVO-I, делают следующее:
  • убеждаются в надежности соединителей контроллера;
  • повторяют действия в последовательности, аналогичной вышерассмотренной.

F13

Указывает на наличие поломок в цепи контроля процесса сушки. Во-первых, надо удостовериться в наличии правильного соединения между соответствующим температурным датчиком и контроллером стиральной машины. Во-вторых, убедиться в исправности указанных элементов и при необходимости выполнить их последовательную замену.

F14

Появляется, когда сушка по тем или иным причинам отказывается включаться. Прежде всего, проверяется надежность соединения между нагревательным элементом, ответственным за процессы сушки, и контроллером. При необходимости выполняется последовательная замена нагревательного элемента и контроллера.

F15

Также указывает на проблемы с режимом сушки. В данном случае нужно, во-первых, проверить соединитель CN1 на наличие контакта. Во-вторых, датчик уровня проверяется на исправность и при необходимости заменяется новым рабочим устройством.

F17

Указывает, что дверца люка стиральной машинки находится в открытом состоянии или не может закрыться. Последовательность проведения диагностических мероприятий следующая:

  • участок между контактами соединителя контроллера и замком блокировки загрузочной дверцы проверяется на наличие напряжения;
  • проверяется исправность микро-выключателя замка (дверцу, при этом, закрывают);
  • изучается защелкивание замка загрузочной дверцы.

При необходимости выполняется замена блокировщика и контроллера.

F18

Указывает на наличие проблем с микропроцессором. В данном случае единственным возможным вариантом решения проблемы зачастую становится замена контроллера.

Теперь вы знаете, что означают основные коды ошибок стиральных машинок Аристон и сможете самостоятельно сделать выводы о возникшей неисправности и возможности ее устранения в домашних условиях.

Источник: http://vannaja-komnata.com/tehnika/stiralnaya-mashina/kody-oshibok-ariston.html

Ссылка на основную публикацию
