Розетки на фартуке кухни: размещаем грамотно

Как правильно установить розетки на фартук кухни

Современные кухни предусматривают наличие большого количества бытовых электрических приборов: вытяжки, холодильника, микроволновой печи, посудомоечной машины, электрического чайника, кухонного комбайна. Все это приводит к повышению требований, предъявляемых к проводке.

Особое внимание стоит уделить расположению и правильному монтажу розеток, расчету необходимого количества и защите установленных элементов. Подобную работу можно выполнить самостоятельно, имея базовые навыки и знания.

Есть некоторые особенности при монтаже розетки на фартук кухни, которые будут рассмотрены ниже.

Что учитывать при расположении розеток

Существует несколько стандартных вариантов расположения розеток по периметру кухни, но ни один из них не будет универсальным. Чтобы эксплуатация кухни была удобной, необходимо тщательно продумать где и сколько розеток расположить.

Например, над рабочей поверхностью рекомендуется располагать не менее 3 розеток в параллельном соединении. На фартуке кухни в нескольких местах выполняется монтаж строенных или сдвоенных элементов. Не лишним будет отдельный выход под питание плиты, вытяжки или мойки.

Группа розеток на фартуке

Рекомендуется при проведении ремонтных работ на кухне проложить новый провод с тремя жилами из меди, для обеспечения работы розеток европейского образца. При выборе сечения провода нужно отталкиваться от максимальной суммарной мощности всех приборов (предполагаем, что вся техника будет включена одновременно).

При расчете количества розеток стоит учесть, что допустимо включение нескольких приборов малой мощности в один источник, но нужно предусмотреть и запасные элементы для подключения дополнительного оборудования. Основное скопление источников питания будет наблюдаться в месте установки кухонной стенки. При этом потребуются выводы как на нижней части стены, так и на кухонном фартуке.

Правила расположения кухонных розеток

При разработке схемы расположения источников питания необходимо руководствоваться правилами техники электробезопасности. К основным правилам относят:

Расположение розетки за кухонной стенкой на расстоянии десяти сантиметров от пола.
Подключаемый электрический прибор должен находится в радиусе не более полутора метров от источника питания (для встроенной техники такой радиус составляет метр).
Установка вывода под вытяжку происходит непосредственно на одном уровне с прибором.
Розетки на кухонном фартуке находятся на расстоянии одного — полутора метров над полом.
Над плитой и мойкой установка таких элементов категорически запрещена.

Специфика кухонного помещения накладывает определенные требования по отношению к защите розеток от брызг жира и воды, копоти, температурного воздействия.

В целях повышения безопасности эксплуатации и предотвращения появления неприятного запаха и перегорания контактов рекомендуется установка источников питания со специальными пластиковыми крышками или глубоким корпусом.

Не лишним будет и монтаж специальных приспособлений для защиты от влаги.

Глубокая розетка с защитными шторками

Подготовка к установке

После составления плана расположения розеток можно переходить к его осуществлению на кухне. Для этого при помощи карандаша отмечается месторасположение выводов. При установке розеток на фартуке кухни многое будет зависеть от материала самого фартука.

Например, при обустройстве керамического покрытия из плитки или фанерного фартука достаточно будет аккуратно просверлить отверстия под установку в поверхности и далее действовать по стандартному алгоритму. Гораздо сложнее при работе со стеклянным покрытием.

При обустройстве такого варианта требуется заранее выполнить все замеры и расчеты, разметку на поверхности и передать данные изготовителям фартука. Только в таком случае производитель сможет заранее реализовать отверстия под оборудование выводов питания.

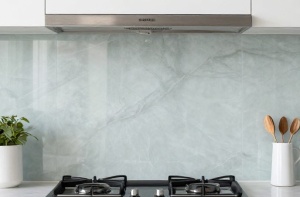

Розетки на стеклянном фартуке

Часто для фиксации розеток на фартуке создается деревянный уступ. Помните, что нормы обеспечения безопасности не предусматривают установку скрытых источников питания на кухонных поверхностях.

Соединения розеток тщательно скручиваются между собой, зачищаются, фиксируются и качественно изолируются, чтобы предотвратить перегрев в процессе эксплуатации.

Провода фазы и нуля разводят в разные стороны.

Как сделать розетку на кухонном фартуке

Чтобы сделать розетку на фартуке можно воспользоваться следующим алгоритмом действий:

Выполняется пошаговый алгоритм подключения. При этом стоит обратить внимание, что до монтажа самого фартука вырезаются отверстия в стене, в которые ставится подрозетник и формируется проводка.
Монтаж облицовочного материала фартука. При установке стеклянной поверхности отверстия в фартуке выполняет его производитель по представленным схемам. В случае использования других материалов, такие отверстия выполняются самостоятельно. Желательно подобрать расположение источников питания так, чтобы не нарушить рисунок поверхности.
Выполнить установку и подключение питания в подрозетнике.

Для подключения потребуются такие инструменты и материалы:

перфоратор для обустройства подрозетника;
коронки и канавочное долото для укладки проводки;
изолированный электрический кабель проводки;
коробки подрозетника;
саморезы;
розетки с защитными крышками или приспособлениями.

Пошаговый алгоритм подключения

Чтобы правильно сделать выводы под розетки, необходимо согласовать их расположение с расположением элементов газовой, водопроводной и вентиляционной систем, чтобы избежать нарушений в их работе.

Помещение необходимо обесточить.
По разметке выполняется обустройство отверстий и углублений под коробки розеток и прокладку проводки к ним при помощи перфоратора и долота.
Устанавливаются розеточные коробки.
В штробы укладываются провода проводки. При помощи оболочки провода и саморезов кабель фиксируется в штробе.
Выполняется подключение розетки к проводке. При этом находят одинаковые по цвету провода и подключают их с одной стороны к розетке, а с другой – при помощи соединительных экспресс-клемм к коробке распределения питания.
Установлены подрозетники, провода уложены в штробы
Штробы заполняются раствором, а поверхность выравнивается шпатлевкой.
Выполняется проверка соединений.
Прикручивается розетка.
Включается питание помещения.

Дополнительные рекомендации по установке

При расположении розеток на кухонном фартуке допускается высота монтажа от 10 до 30 см над столешницей рабочей поверхности. При этом не стоит брать минимально возможную высоту, поскольку поверхность стола часто заставлена продуктами, посудой и мелкой бытовой техникой, что делает доступ к источнику питания проблематичным.

На самом фартуке рекомендуется минимизировать количество выводов, лучше увеличить их концентрацию по краям рабочей поверхности. При расположении розеток возле мойки и плиты отдельное внимание обращают на требования по обеспечению безопасности.

Розетки на кухне можно условно распределить на три линейки. Первая и верхняя линейка потребуется для подключения вытяжки и светильников, необходимых для подсветки рабочей поверхности кухни.

Нижняя линейка предназначена для подключения крупных бытовых приборов (холодильник, плита, водонагреватель), фильтров мойки. Эта линия питания может быть спрятана за поверхностью кухонной стенки ниже столешницы.

Средняя линейка пригодится для подключения множества приборов, которые могут быть включенными постоянно, например, микроволновая печь или электрический чайник, или временно, например, тостер, миксер, кофемолка.

Современные кухни перегружены различной бытовой техникой, которая требует питания.

При проведении ремонтных работ стоит хорошо просчитать, сколько розеток сделать по периметру помещения, а сколько вывести непосредственно на кухонный фартук.

Несмотря на то что выводы на фартуке требуют дополнительной защиты и манипуляций при установке, их использование очень удобно и актуально при подключении вспомогательной техники.

Источник: http://sarstroyka.ru/remont/elektrika/rozetki-na-fartuke-kuxni.htm

Установка розеток на кухне на фартуке | ServiceYard-уют вашего дома в Ваших руках

Современные кухни предусматривают наличие достаточно большого количества бытовых электроприборов: холодильника, вытяжки, посудомойки, микроволновки, кухонного комбайна, электрочайника и т. д. Все это увеличивает требования, которые предъявляются к проводке.

Особое внимание следует уделить расположению, а также такому нюансу, как установка розеток на кухне на фартуке. Подобная работа может быть выполнена самостоятельно, но для этого нужно иметь базовые навыки и знания. Именно об этом мы и поговорим в этой статье.

к содержанию ↑

Что нужно учитывать при расположении розеток на кухне?

Существует несколько стандартных возможных вариантов расположения розеток по периметру помещения, однако, не один из них не будет универсальным. Чтобы использование кухни было максимально удобным, необходимо тщательно продумать места расположения и количество применяемых розеток. Например:

Над рабочей поверхностью желательно располагать не менее трех розеток в параллельном соединении. На кухонном фартуке в нескольких местах выполняется установка сдвоенных или встроенных элементов.

При проведении на кухне ремонтных работ рекомендуется проложить новый медный провод с тремя жилами для обеспечения работы евророзеток. Выбирая сечение провода, следует отталкиваться от максимальной суммарной мощности всех электроприборов (предположим, что вся техника будет одновременно включена).
Рассчитывая количество розеток, необходимо учесть, что допустимо включение несколько электроприборов небольшой мощности в один источник, однако, нужно предусмотреть и некоторые запасные элементы для подключения дополнительного оборудования.

к содержанию ↑

Правила расположения розеток на кухне

При разработке плана расположения источников питания следует руководствоваться общепринятыми правилами электробезопасности, из которых особо можно выделить следующее:

Расположение розетки за кухонной стенкой должно быть на расстоянии 10 см от пола.
Подключаемый электроприбор должен находиться в радиусе не более 1,5 метров от источника питания (для техники встроенного типа такой радиус может составлять 1 метр).
Монтаж вывода под вытяжку должен происходить на одном уровне с прибором.
Розетки на фартуке в кухне должны находиться на расстоянии 1-1,5 метров над полом.
Над мойкой и плитой установка таких элементов категорически запрещается.

к содержанию ↑

Подготовка к монтажу

После составления схемы расположения источников питания можно переходить к правильной установке розеток для кухонной стенки. Для этого с помощью карандаша отметьте месторасположение выводов.

При монтаже розеток на кухонном фартуке многое будет зависеть от материала самого фартука. К примеру:

При обустройстве керамического покрытия из плитки или фартука из фанеры достаточно будет осторожно просверлить отверстия под монтаж в поверхности и далее действовать по стандартному алгоритму.
Значительно сложнее происходит работа со стеклянным покрытием. При обустройстве этого варианта необходимо заранее выполнить все замеры и тщательные расчеты, разметку на поверхности и передать полученные данные изготовителям фартука. Только так производитель сможет заранее реализовать необходимые отверстия под розетки.

Нередко для монтажа оборудования выводов питания на фартуке создается деревянный уступ.

При этом стоит помнить, что нормы обеспечения безопасности не предусматривают установку скрытых розеток на кухонных поверхностях.

Соединения розеток хорошенько скручиваются между собой, зачищаются, а затем фиксируются и тщательно изолируются, чтобы предотвратить перегрев при эксплуатации. Провода нуля и фазы разводят в разные стороны.

к содержанию ↑

Как сделать розетку на фартуке кухни?

Чтобы вывести розетки на кухонный фартук, можно воспользоваться следующим алгоритмом действий:

При выполнении алгоритма подключения стоит обратить внимание на то, что до монтажа самого фартука должны быть вырезаны отверстия в стене, в которые производится монтаж подрозетника и формируется проводка.
Установка облицовочного материала фартука. При установке стеклянной поверхности отверстия в фартуке выполняют его производитель. В случае использования других материалов эти отверстия могут быть выполнены самостоятельно.

Далее выполняется установка и подключение питания в подрозетнике.

Что потребуется?

В процессе монтажа, вам потребуются следующие инструменты и материалы:

Перфоратор для обустройства подрозетника.
Изолированный электрический кабель проводки.
Канавочное долото и коронки для укладки проводки.
Саморезы.
Коробки подрозетника.
Розетки с защитными крышками или специальными приспособлениями.

Пошаговая последовательность действий для подключения

Чтобы правильно установить розетки на кухне на фартуке, необходимо согласовать их места расположения с расположением элементов водопроводной, газовой и вентиляционной систем, чтобы избежать нарушений в их работе. Далее:

Полностью обесточьте помещение.
По разметке выполните обустройство отверстий и углублений для коробок розеток и прокладку к ним с помощью долота и перфоратора.
Установите розеточные коробки.
Уложите в штробы провода проводки. С помощью оболочки провода и саморезов зафиксируйте кабель в штробе.
Выполните подключение розетки к проводке. При этом найдите одинаковые по цвету провода и подключите их с одной стороны к розетке, а с другой — с помощью соединительных экспресс-клемм к коробке распределения питания.
Заполните штробы раствором, а поверхность выровняйте шпатлевкой.
Выполните проверку соединений.
Прикрутите розетку.
Включите питание помещения.

к содержанию ↑

Дополнительные рекомендации по монтажу

При установке розеток на кухне на фартуке допускается высота монтажа 10-30 см над столешницей рабочей поверхности. При этом нежелательно брать минимально возможную высоту, так как поверхность стола часто заставлена посудой, продуктами и мелкой бытовой техникой, что делает доступ к розеткам проблематичным.

Кухонные розетки можно условно разделить на три линейки. Первая и верхняя линейка нужна для подключения светильников и вытяжки. Нижняя линейка предназначается для подключения более крупных бытовых приборов (водонагреватель, плита, холодильник). Эта линия питания может быть скрыта за поверхностью кухонной стенки ниже столешницы. При этом средняя линейка нужна для подключения множества электроприборов, которые могут быть включенными постоянно, к примеру, электрочайник или микроволновая печь, либо временно, например, кофемолка, миксер, тостер.

к содержанию ↑

Видеоматериал

Современные кухни перегружены разной бытовой техникой, которая нуждается в электропитании. При проведении ремонта стоит хорошо просчитать, какое количество розеток нужно сделать по периметру комнаты, а сколько вывести непосредственно на фартук кухни. Внимательно изучив информацию нашей статьи, вам будет значительно проще правильно установить розетки для кухонной стенки.

Источник: https://serviceyard.net/stroitelstvo-i-remont/ustanovka-rozetok-na-kuhne-na-fartuke.html

Размещение розеток на кухне: как расположить розетки кухни

Кухня – особая часть вашего жилища. Независимо от её размеров, независимо от того, сколько бытовой техники там находится и как она стоит, на ней всегда должен быть доступ к электрической сети. Причем доступ этот должен быть максимально удобным, логичным и безопасным. Проще говоря – на любой кухне должны быть электрические розетки.

Естественно, что разработать план размещения розеток на кухне лучше всего смогут профессионалы-электрики. Однако за это придётся заплатить соответствующую сумму вдобавок к той, что вы заплатите за непосредственно работу. Решается этот вопрос достаточно просто, если совместить простую житейскую логику и минимальные знания об электросетях.

Статья по теме: 10 советов электрика по электропроводке на кухне

Что такое групповая цепь

1. Размещение розеток на кухне будет зависеть от того, сколько и каких приборов вы будете использовать. Понятно, что на этот вопрос вы знаете ответ, хотя бы в близком приближении. 2. Второй вопрос, сколько нужно будет отдельных электрических групповых цепей для кухни.

Для каждой группы розеток, по уму, нужно сделать индивидуальный расчет электропроводки. Но можно обойтись и без этого. Несмотря на то, что все кухни разные набор бытовых приборов у всех приблизительно одинаков. Мощности одноименных приборов тоже близки.

Из этого возникает своеобразная среднестатистическая кухня со стандартной электрической сетью, у которой стандартное размещение розеток.

Следуя советам ниже, вы сможете без привлечения профессиональных проектировщиков, определится со своей электрической сетью кухни и разместить розетки по кухне самостоятельно.

Статья по теме: Складные двери гармошка на кухне

Размещение розеток на кухне – советы для любой кухни

1. Отдельная линия нужна для электроплиты. Это самый мощный прибор и требует индивидуальной защиты.2. Отдельные линии нужны для посудомоечной и стиральной машины. Это приборы «мокрой» зоны и подключение стиральной машины и посудомойки нужно дополнительно защищать УЗО. 3. Для стабильной и безопасной работы линии должны быть с заземлением.

Посудомоечная машина (и часто стиральная) встраивается в кухонную панель. Туда же будет интегрирована и плита (особенно если она индукционная или выполнена в виде компактной варочной панели без духового шкафа). Духовой шкаф выводится на отдельную от варочной панели линию. 4.

Розетки для встраиваемой техники, чтобы не мешать мебели, располагаются обычно за тумбами на высоте до 10 см от пола. 5. Если такой возможности нет или часть розеток расположены выше 10 см, а это значит, что они закроются шкафами, придется в задних стенках шкафов прорезать отверстия для доступа к розеткам. 6.

При необходимости установить розетку под мойкой они должна иметь степень защиты IP 54(струи) или IP 44 (брызги) (на фото эта зона выделена кругом). 7. Если взглянуть на стену за вашей кухней (мебелью), то визуально розетки можно разделить на три ряда: верх, середина, низ.

Нижние розетки предназначены для встраиваемой техники, и они наиболее энергоемки. В этом ряду розеток будет несколько групп, о которых я уже упоминал.
Средний ряд это розетки на фартуке кухни для переносимых бытовых приборов. В зависимости от материала фартука кухни, здесь розеток может не быть.
Верхний ряд это розетки для вытяжки и местного освещения. На оба этих ряда достаточно две группы.
Розетки среднего ряда размещаются на высоте 115 см от пола (для нормального цоколя кухни).
Розетки верхнего ряда размещаются на высоте 30-40 см от верхних шкафов.

Универсальные правила размещения розеток на кухне

Суммарная потребляемая мощность одной групповой цепи кухни не должна превышать 2300 Вт, 4600 Вт или 7300 Вт.
В этом случае электрические кабели питания групп (только медные) должны быть 3×1,5 мм2; 3×2,5 мм2; 3×6,0 мм2 соответственно.
Автоматы защиты: 16 А, 25 А, 40 А. Тип автомата «C».
Если меняете автоматы защиты на предохранители, их номинал предохранителей меняется на 10 А; 20 А; 32 А.
Электрические кабели должны иметь медные, одножильные жилы, рекомендуемые марки ВВГнг (Россия) и НЮМ (Импорт).
Группы «мокрых» приборов дополнительно защищаются УЗО с током отсечки 30 mA (миллиампер).
Если питание трехфазное 220/380 Вольт, то для мощности 7300 Вт, берем кабель с жилами 3×4,0 мм2 и автомат защиты 32 А, предохранитель 25 А.

Посмотреть, как делается расчет, можно в статье – Как сделать расчет электропроводки

Где запрещено размещение розеток на кухне

Нельзя размещать розетки в районе мойки, рядом с газовыми вентилями и на Backsplash плиты.

Советы под финал

Советую, установите на фартук кухни выключатель для холодильника (для размораживания), если в нем нет no-frost или выделите розетку холодильника в отдельную группу с отдельным автоматом защиты.

На этом все!

Специально для сайта: «Ремонт кухни своими руками«

Другие статьи раздела: Электрика кухни

Размещение розеток на кухне: как расположить розетки кухни

Источник: https://remont-kuxni.ru/2016/08/razmeshhenie-rozetok-na-kuhne-4.html

Установка розеток на кухонный фартук

Обустройство современной кухни с максимальными удобствами предполагает покупку множества кухонного электрооборудования, поэтому перед ремонтом кухни необходимо определиться с количеством и расположением розеток для комфортного использования технических приспособлений. Розетки на фартуке должны располагаться продуманно и удобно, чтобы впоследствии не затруднялось использование бытовых приборов на кухне.

Правила расположения

Для установки источников питания на кухне необходима схема, как и при любой другой работе с электропроводкой. Правила расположения подразумевает определенные требования в целях безопасности.

Основное правило монтажа электрооборудования – полное соответствие требованиям техники безопасности и нормам электробезопасности.

Правила расположения источников питания на кухне:

Электророзетки ставятся за столами для приготовления, отмеряя 10 см с пола по верхней планке розетки;
Провод от электроустройства до источника питания должен составлять длину не больше 1,5 м;
Для встраиваемых приборов необходим 1 м радиуса от электророзетки до электрооборудования;
Кухонная тумба и мойка с внутренней стороны могут быть оснащены источниками питания;
Вытяжка и ее розетка устанавливается с высотой 5-6 см от верхнего конца шкафов;
Маленькое бытовое оборудование на кухонном фартуке должно подключаться к электророзеткам с высотой 1-1,5 м от пола.

Разрешено подключать в одну розетку несколько приборов малой мощности, в том случае, если сумма потребляемой энергии не выше возможностей источника питания. Как правило, пределом для розеток отечественного производства является мощность размером в 1300 Вт, импортные розетки способны выдерживать до 3500 Вт.

Мощные приборы обязательно должны включаться в разные розетки – например, холодильник, посудомоечная машина и телевизор должны подключаться к своему собственному источнику.

Схема размещения розеток на кухне

В последнее время стало популярным устанавливать стеклянные фартуки.

Фартук из стекла обладает способностью визуально увеличивать пространство, поможет сделать праздничную и комфортную атмосферу.

Если решено установить стеклянный фартук, необходимо перед заказом донести точные данные о диаметрах отверстий для встраивания розеток в стекло, потому что в последующем сделать отверстия в стеклянном фартуке невозможно.

Набор инструментов для монтажа розеток

Для крепления розеток на кухне понадобится наличие перфоратора, коронки и канавочного долота.
Материалами послужат: трехжилковый кабель с двойной изолированностью диаметром 2,5 мм, внутренние коробочки диаметром с коронку, распределительная электрокоробка, двойные розетки по 16 А, саморезы, дюбели.

Пошаговый монтаж розеток

Крепление источников питания на кухне следует осуществлять так, чтобы не навредить другим коммуникациям – водопроводной, вентиляционной и газопроводной системам.

После составления схемы расположения начинается процесс монтажа розеток:

1Увеличивается размер углубления на месте имеющейся розетки перфоратором и долотом;
2Необходимо сделать отметки расположения розеток;
3Отключается подача электричества, начинается демонтаж существующей розетки;
4Вместо розетки ставится электрическая коробка распределения;
5Высверливаются дырки для розеточных коробок;
6Продалбливаются канавки в бетоне, которые называются штробами;
7В штробы укладывается проводка, крепление которых обеспечивается кусками оболочки от электропровода. Куски оболочки от электропровода прикручиваются саморезами в установленные дюбели;
8Устанавливаются розеточные коробки, к ним заводиться проводка;
9Одинаковые по цветовой гамме провода подключаются с одной стороны к розеткам, а с другой также по цветам их соединяют 3 экспресс-клеммы – в клеммах должно оказаться по 5 проводов одинакового цвета, идущие от розеток и по одному проводу такого же цвета, который идет к монтированной коробке распределения. На выходе фазы, нули и заземления – по 6 каждая группа;
10Канавки под проводку заделываются раствором, который изготавливается из смеси воды, песка и цемента. Стена выравнивается шпатлевкой;
11Проверяется установка правильного соединения, затем монтируются розетки.

Источник: http://me-remount.ru/kuhnya/remont-kuhni/kak-ustanovit-rozetki-na-kuhonnom-fartuke.html

Как расположить розетки на кухне

Главная > Выключатели и розетки > Как расположить розетки на кухне

При расстановке мебели на кухне следует принимать во внимание расположение источников питания для кухонной гарнитуры. В расчётах должна учитываться перспектива появления дополнительной аппаратуры, которую планируется приобрести в будущем. Это поможет правильно выбрать сечение провода и автоматические выключатели.

Расположение розеток на кухне

Первоначально выполняется расчёт суммарной мощности для розеток общего пользования, а также производятся отдельные вычисления для мощных потребителей, таких как:

электроплита;
духовой шкаф;
водонагреватель;
стиральная машина;
посудомоечная машина.

Для вышеперечисленной аппаратуры питание рекомендуется выполнить отдельным кабелем для каждого потребителя от распределительного щита, по причине высокого потребления электроэнергии и повышенных требований к безопасности.

Например, нагрузка электроплиты варьируется в пределах 3-15 кВт в зависимости от модели. Нагревательные элементы потребуют наличия трёхфазного питания и специфической фурнитуры для коммутации, с соблюдением дополнительных мер предосторожности.

Расчёт мощности

Для расчёта допустимой нагрузки розетки на кухне используется метод сложения суммарной мощности предполагаемых электроприборов для каждой отдельной группы потребителей.

Максимальное потребление кухонной аппаратуры:

микроволновка – 2.5 кВт;
электрочайник – 2кВт;
холодильник – 2 кВт;
кухонный комбайн – 1кВт;
тостер – 0.9 кВт;
электромясорубка – 0.6 кВт;
вытяжка – 0.3 кВт;
телевизор – 0.2 кВт;
настольная лампа – 0.1 кВт.

Как видно, суммарная мощность одновременно включённых электроприборов достигает 10 кВт. Определить рабочий ток нагрузки, необходимый для выбора сечения кабеля, можно воспользовавшись формулой:

P=U*I,

где U – напряжение, I – ток, P – мощность.

При известной мощности 10 кВт и рабочем напряжении 220 вольт значение тока составит 45 ампер. Стандартные розетки для кухни рассчитаны на 16 ампер, что в пересчёте на мощность составляет 3500 ватт.

Для удобства эксплуатации и соблюдения допустимой нагрузки для каждой точки подключения рекомендуется выполнить разбивку приборов по зонам расположения. Например, розетка для вытяжки и кухонной подсветки – это одна группа, в то время как питание холодильника и водонагревателя имеет отдельную точку подключения.

Разновидности кухонных розеток

Только из расчёта суммарной мощности правильно выбираются сечение проводника и рабочий ток автоматических выключателей.

Таким образом, необходимо заранее определиться, в какой части кухни будут расположены отдельные электроприборы, и условно разбить суммарную мощность на несколько розеточных групп, в зависимости от расположения потребителей.

Для подключения розетки на кухне выбирается трёхжильный медный кабель не менее 2.5 мм2 (заземляющий проводник выполняется жёлто-зелёным цветом) с двойной изоляцией.

Монтаж розетки на фартуке

Порядок выполнения работы:

Выполняется разметка под розетки и прокладку кабеля.
Провод прокладывается в стене, подготавливается подрозетник с помощью перфоратора и коронки (насадка выбирается исходя из материала стены).

Монтаж кабеля и подготовительные работы для установки розетки выполняются перед началом облицовочных работ. Рекомендуется сделать план-схему с расстояниями от точек координат для определения точного расположения подрозетников после нанесения декоративной отделки.

Монтаж розетки на фартуке

После укладки кабеля и завершения отделочных работ делают отверстия в фартуке и устанавливают монтажные коробки (подрозетник) с применением гипсовой замазки для надёжной фиксации в стене.

При использовании, например, четырёх групп розеток на кухне, питание от распределительного щита можно сделать двумя автономными линиями. Чередование при этом нужно делать через одну розетку.

Так нужно, для того чтобы в случае выхода из строя одной из розеточных групп, была возможность подключения электроприборов к рабочей линии. Этим повышается надёжность электроснабжения помещения.

Высота размещения розеток

Типовая схема размещения розеток на кухне

При размещении розеток на кухне целесообразно делать трёхуровневую систему расположения точек подключения:

Первый уровень следует установить под потолочным перекрытием в зависимости от высоты кухонного гарнитура, но не менее 15 сантиметров от потолка, как указано на рисунке. В него входят розетка под вытяжку и подсветка рабочей поверхности кухонного стола.

Розетка под вытяжку устанавливается на высоте 1.8-2 метра от уровня пола.

В среднюю линию нужно установить розетки, размещаемые на фартуке, на высоте 105 сантиметров от уровня пола.
Нижний уровень стоит сделать из расчёта на холодильник или проточный водонагреватель. Расстояние от пола берётся не менее 10 сантиметров. Особое внимание следует уделить розеткам, монтаж которых выполняется под мойкой и измельчителем отходов. Они должны быть расположены таким образом, чтобы в случае прорыва трубы отсутствовала возможность «заливания». Рекомендуется применять розетки с повышенным уровнем влагостойкости, с установкой между тумбами измельчителя и мойки.

Высота установки розеток на фартуке колеблется от 10-30 сантиметров. За точку отсчёта правильно взять уровень столешницы. Для удобства эксплуатации не рекомендуется делать минимальное расстояние на фартуке, так как на столе могут находиться бытовые приборы или продукты, которые затруднят доступ к розеткам.

Выдвижные и встроенные розетки

При скоплении техники и малом пространстве на фартуке, для разгрузки поверхности стены розетки можно сделать выдвижными или встроенными.

Эти коммутационные приборы изготовлены с возможностью разместить дополнительные источники питания непосредственно в столешнице или кухонной мебели, в горизонтальной или вертикальной плоскости.

При ненадобности они легко прячутся в поверхность и не бросаются в глаза.

Для того чтобы правильно установить розетку, выполняются следующие шаги:

в выбранном месте высверливается отверстие нужного диаметра;
вставляется розетка;
надевается фиксирующее кольцо;
закрепляется розетка.

Питание для этого типа розеток можно сделать внутри кухонной гарнитуры, с применением дополнительной негорючей гофротрубы малого диаметра. Подключение выполняется в розетку, установленную в фартуке.

Как выглядит встроенная розетка на кухне

Встроенные модели представляют собой коммутационные приборы прямоугольной формы с возможностью их установки в столешницу или кухонный шкаф.

Они отличаются от выдвижных розеток методом открытия. Достаточно нажать на поверхность, и точка подключения готова к использованию.

Расположение розеток. Видео

Про прокладку новой электрической проводки в квартире хрущевке и оптимальное расположение розеток в ней можно узнать из представленного видео.

При правильном расположении розеток добиться максимального комфорта можно на любой кухне. При выполнении работ лучше воспользоваться консультацией профессиональных электриков для точного расчета проводников и средств защиты.

Источник: https://elquanta.ru/vyklyuchateli/raspolozhit-rozetki-kukhne.html

Розетки на фартуке кухни – подключаем электроприборы

Современные кухни в разы превосходят кухни наших родителей по наличию электрооборудования.

Это ведет к увеличению количества розеток в помещении, а если на одной из стен выполнен фартук, то монтируем розетки на фартуке кухни в одном или нескольких местах в зависимости от размеров его и расстановки электроприборов. Считаю это целесообразным, так как сам ушел от таких привычных удлинителей и тройников, используемых ранее.

Коль затеяли ремонт, то похороните ранее проложенный алюминиевый двужильный кабель и проложите медный трехжильный, предусмотренный для розеток евростандарта. Вам необходимо рассчитать мощность всех электроприборов, чтобы выбрать кабель нужного сечения.

При расчете предполагаем ситуацию, что будет включено всё, что работает от электричества. Из этих соображений и приобретаем кабель, но лучше проконсультироваться со специалистом, чтобы в дальнейшем, у вас не «вырубало свет». Розетки на фартуке кухни установить более проблематично, чем на стене, поэтому хочу более детально остановиться на этом вопросе.

Установка розеток на фартуке кухни

Предварительно выполняем разметку будущих мест розеток. Производим разводку кабеля с подводкой к каждой точке расположения розетки.

До начала облицовки, высверливаем перфоратором или круглой коронкой, предназначенной для выполнения отверстий, место для подрозетника. Устанавливаем его. Фартук может быть из разных материалов, более подробно можно об этом посмотреть здесь.

Далее выполняем облицовку фартука, выбранным материалом. В месте расположения розетки на материале, из которого он выполнен, необходимо вырезать отверстие там, где установили подрозетник.

Желательно, чтобы розетка не попала на декор или рисунок, чтобы не пострадал общий дизайн. Учтите этот момент при разметке.

После завершения работ можно приступить ко второму этапу – подключению и установке розеток.

Высота розетки на фартуке колеблется от 100 мм до 300мм от уровня столешницы.

Но слишком низко ее располагать считаю нецелесообразно, так как на рабочем столе может находиться посуда, продукты питания, кастрюли и подступиться к розетке будет проблематично – надо все отодвигать.

Советую на фартуке смонтировать минимальное количество розеток, а все остальные разнести выше и ниже уровня столешницы.

Возле мойки и плиты или варочной поверхности розетки размещать с соблюдением правил установки, согласно рекомендациям в инструкции по установке этих электроприборов.

У меня самого получилось три линии розеток на стене, где расположен фартук из керамической плитки.

Верхняя – сюда подключаются вытяжка и подсветка на крыше кухонного гарнитура.

Нижняя линия розеток – для подключения водяного фильтра фирмы «Zepter», маленького бойлера, расположенных под мойкой, газовой плиты и холодильника.

Средняя линия – это розетки на фартуке. У меня их две двойных – одна на центральной, а вторая на угловой стене. К угловой розетке подключена микроволновая печь, а одна розетка свободна – подключаю тостер при необходимости.

На центральной стене две розетки свободны. Жена включает блендер, кофемолку, самовар и прочие мелкие бытовые электроприборы, но это разово.

Электрочайник постоянно стоит на барной стойке между лоджией и кухней, после их соединения. Очень удобно. После ремонта не чувствуем нехватку розеток.

Рекомендую вам отнестись ответственно к расположению розеток и продумать места их размещения на фартуке кухни.

Источник: https://remont-stroitelstvo77.ru/rozetki-na-fartuke-kuxni/

Установка розеток на кухне. Как установить розетки на кухне. Требования к кухонным розеткам. Особенности осуществления монтажных работ

Современная кухня является комнатой, в которой не только занимаются приготовлением вкусных блюд. Сейчас в кухне находится множество бытовых приборов, которые в значительной степени повлияли на увеличение количества потребляемой электроэнергии. По этой причине пристальное внимание следует уделить оптимальному расположению розеток на кухне.

Правила расположения розеток

Естественно, что схему расположения розеток на кухне следует начертить на бумаге и отметить местонахождение каждого электрического прибора. При этом нужно учесть ряд обязательных требований, предъявляемых к монтажу электрической фурнитуры.

Вот основные из них:

длина кабеля, который соединяет розетку с прибором, должна быть в пределах 1-1,5 м;
монтаж розетки за кухонным столом осуществляется на высоте 8-10 см над поверхностью напольного покрытия;
розетки, предназначенные для небольших приборов, можно закрепить на фартуке на расстоянии 1-1,2 м от пола;
фурнитура для вытяжки монтируется на уровне 0,5-0,6 м от верхней части шкафа;
расстояние от розетки до вытяжки должно составлять 0,2-0,3 м;
вентиляционная система вытяжки не должна закрывать розетки;
если фурнитура монтируется внутри тумбы под мойкой, то она должна быть влагостойкой (маркировка IP44);
встраиваемые розетки для кухни крепятся за перегородкой тумб, расположенных вблизи электрических приборов, на высоте 0,3-0,6 м от пола;

Запрещается заниматься монтажом розеток:

над газовой или электрической плитой;
над мойкой;
за выдвижной мебелью;
за корпусом бытовых приборов.

Установка розеток на кухне осуществляется таким образом, чтобы:

не повредить коммуникационные системы в доме (водопровод, вентиляцию, газопровод);
они были вне досягаемости маленьких детей.

При наличии встроенной мебели (например, уголка или кухонной стенки) наилучшим вариантом станет использование внутренних розеток. Монтаж фурнитуры осуществляется внутри конструкций, что делает ее незаметной.

Кроме розеток для постоянно используемых бытовых приборов, следует установить запасную фурнитуру. Достаточно будет 3-4 розеток, которые могут применяться для работы блендера, пылесоса или зарядки мобильного телефона.

Также следует подумать об установке блока бесперебойного питания для силовых розеток, которые питают электрической энергией холодильник, плиту и вытяжку.

Монтажные работы

Теперь непосредственно к тому, как установить розетки на кухне. Сразу стоит отметить, что нюансы проведения монтажных работ зависят от двух основных факторов:

типа бытовой техники;
материала, из которого сделаны стены.

Влияние определенного фактора рассмотрим на нескольких примерах.

Подключение розетки для стиральной машины

Для подключения стиральной машины и другой бытовой техники, которая характеризуется повышенной мощностью, используется трехконтактная розетка и соответственно трехжильный провод (заземление-фаза-ноль).

Мощная бытовая техника обязательно:

подключается к УЗО;
оснащается отдельной линией с током в 10 мА;
соединяется с защитным автоматом, который рекомендуется производителем прибора.

Запрещается осуществлять подключение стиральной машины с помощью удлинителя, протянутого из другой комнаты. Для поддержания нормальной теплоотдачи лучше воспользоваться накладной розеткой, нежели скрытой фурнитурой. Наиболее подходящие розетки для мощной бытовой техники — изделия марок АВВ, Prodax и Legrand.

Подключение розетки для телевизора и компьютера

Особенность монтажа на кухне розетки для телевизора состоит в том, что она должна располагаться на удаленном расстоянии от источника сигнала (антенны или разветвителя). Антенный кабель укладывается в стену и выводится к месту нахождения бытовой техники.

Провод, идущий к розетке, помещают в специальный плинтус (кабель-канал). Установка розетки осуществляется с минимальным запасом электрического провода в 10 см.

Компьютерная розетка RJ-45 монтируется таким же образом, как и телевизионная. Единственное отличие заключается в том, чтобы правильно по цветовой раскладке были уложены жилы кабеля в прорези розетки.

Теперь о том, какие существуют особенности выполнения монтажных работ в зависимости от материала, из которого в кухне сделаны стены.

Установка розеток в деревянную стену

Этот материал характеризуется высокой горючестью. По этой причине наиболее правильным решением станет монтаж внешних розеток.

Под основание электрической фурнитуры ставится пожаробезопасная подкладка (гетинакс или текстолит), а сама коробка крепится к стене с помощью шурупов. Электрический кабель укладывается в гофру.

Установка розеток в гипсокартон

Для установки розеток в гипсокартон применяются следующие специальные комплектующие:

коробки с пазами и зажимными винтами;
кабель-каналы.

Благодаря наличию пазов и зажимных винтов монтажная коробка без проблем войдет в гипсокартон и зафиксируется в разъеме. Крепление розеток осуществляется после монтажа каркасной конструкции под гипсокартон. Происходит прокладка кабель-каналов и определение местонахождения электрической фурнитуры.

Установка розеток в блок хаус

Монтаж розеток в блок хаус также осуществляется до отделки стен финишным материалом:

происходит прокладка кабельных магистралей;
производится установка розеток.

Электрический кабель можно поместить как в пустотах блок хауса, так и в сделанных штробах. Розетки в большинстве случаев крепятся к материалу, которым обшиваются стены.

Установка розеток в бетонной (кирпичной) стене

Данный вид монтажных работ является наиболее востребованным. На нем мы остановимся подробнее. Монтаж розеток в бетонной поверхности состоит из таких последовательных этапов:

штробление стен;
укладка электропроводки;
установка коробок под розетки;
монтаж розеток.

Штробление стен представляет собой процесс создания канавок, в которые будет укладываться кабель. Естественно, что размеры штроб должны соответствовать размерам кабеля с учетом запаса для гофрированной трубки. Если в процессе штробления в бетонной поверхности попадается арматура, то она удаляется с помощью болгарки.

Отверстия в стене для подрозетника делаются с помощью специальных насадок, которые крепятся к перфоратору. Конечно, можно использовать и молоток с зубилом. Но это значительно увеличит срок осуществления работ.

Кабель помещается в гофрированную трубку и крепится к стене с помощью алебастра. До монтажа коробок концы провода просто свисают в сделанных отверстиях. Запас кабеля по длине должен быть в пределах 10-30 см.

Коробки под розетки фиксируются к стене с помощью дюбелей. Также коробки рекомендуется «посадить» на алебастр, после застывания которого фурнитура будет жестко зафиксирована.

После надежной фиксации коробок можно приступать к зачистке и присоединению кабеля к контактным клеммам розетки. Далее происходит монтаж лицевой панели. В местах возможного соприкосновения с влагой фурнитуру рекомендуется оборудовать специальной крышкой.

Следует отметить, что розетки, которые монтируются на кирпич, бетон или гипсокартон, фиксируются с помощью дюбелей. Для крепления фурнитуры к деревянным стенам применяются саморезы.

Напоследок мы расскажем об особенностях использования и монтажа розеток на кухонном фартуке и выдвижных розеток на столешнице.

Розетки на фартуке

Установка розеток на фартуке кухни происходит до проведения ремонтных работ. Все делается по ранее описанной схеме:

создаются канавки;
разводится кабель;
монтируются подрозетник и розетка.

Необходимо учесть то, чтобы розетка не располагалась на рисунке или декорированной части фартука. Иначе пострадает его внешний вид.

Высота монтируемой фурнитуры должна составлять в пределах от 10 до 30 см от столешницы. На слишком низком уровне розетки размещать нецелесообразно. Это поясняется тем, что на столешнице могут находиться продукты питания или посуда. Что сделает затруднительным доступ к розеткам.

Наилучшим вариантом станет создание на фартуке трех линий розеток:

верхней;
средней;
нижней.

К верхней линии подсоединяется подсветка и вытяжка, к нижней — мини-бойлер (если он установлен на кухне). Основная нагрузка ляжет на среднюю линию фартука. В ней размещаются двойные (или тройные) розетки. Причем делается это как в центральной части стены, так и в углу. Чтобы подключать редко используемые бытовые приборы, одна двойная розетка должна быть свободной.

Выдвижные розетки

Великолепной альтернативой свободным розеткам станут выдвижные розетки для кухни. Благодаря их установке не нужно переживать по поводу ухудшения дизайна комнаты. В частности, отпадает необходимость сильно портить внешний вид столешницы и саморезами привинчивать в нее электрическую фурнитуру.

Несомненным преимуществом выдвижных розеток является отсутствие проводов на поверхности столешницы. Кабель находится под конструкцией. Сама розетка может поворачиваться в любую сторону. А разворот некоторых моделей может составлять до 360º.

Прежде, чем заниматься установкой выдвижных розеток на кухне, следует учесть ряд таких нюансов:

Кабель без проблем должен подключаться к электрической сети. Если его длина не позволяет этого сделать, то нужно нарастить провод или заменить его в самой розетке.
До места крепления фурнитуры должен быть нормальный доступ, чтобы была возможность в случае поломки ее заменить.
Под столешницей должно быть достаточное количество свободного пространства без шкафов и шкатулок. Розетка и кабель должны полностью поместиться в этом пространстве.

Установка выдвижной розетки не вызовет затруднений. В столешнице делается отверстие, соответствующее размерам фурнитуры. После чего розетка вставляется в сделанное отверстие и прикручивается шайбой, которая продается в комплекте.

Чтобы воспользоваться выдвижной розеткой, необходимо:

нажать на углубление, которое находится в крышке;
вытянуть розетку из столешницы;
включить бытовой прибор;
после его использования розетка утапливается внутрь столешницы.

Видео о монтаже розеток на кухне:

Источник: http://gid-str.ru/ustanovka-rozetok-na-kuhne

Правила установки розеток на фартуке кухни

Помещения для приготовления пищи нашего времени предполагают оснащение некоторого числа мощных электроприборов:

Холодильник;
Духовой шкаф;
Вытяжка;
Варочная поверхность;
Посудомоечная машина;
Микроволновая печь;
Кухонный комбайн;
Морозильная камера;
Электрочайник и пр.

Наличие такого большого количества приборов накладывает определенные требования к качеству электропроводки, количеству и продуманному расположению розеток питания. Раскладка розеток – важный вопрос, требующий внимания и предусмотрительности.

Высота розеток на кухне

Основными правилами размещения источников питания в помещении кухни можно назвать следующие:

Розетка устанавливается над рабочим столом на высоте 10 см.;
Длина электропровода переносных предметов до розетки не должна превышать полутора метров;

Длина провода для встраиваемых электроприборов должна составлять один метр;
Для такого прибора как вытяжка, розетка монтируется на расстоянии пяти-шести сантиметров от верхней линии навесных шкафчиков;

В целом высота розеток от пола подбирается с учетом столешницы, располагаясь над ней, как на фото, или на расстоянии десяти сантиметров от пола, под кухонной мебелью.

Установка розеток на кухне на фартуке

Допускается использование одной точки для нескольких мелких электроприборов невысокой мощности. Для этого необходимо, чтобы общее число потребляемой энергии не превышало потенциал источника питания.

В среднем изделия российского производства рассчитаны на 1300 Вт по мощности, отдельные бренды импортных розеток имеют возможность выдерживать до 3500 Вт.

Электроприборы, обладающие высокой мощностью, в обязательном порядке запитываются к индивидуальным источникам электропитания. При проектировании электропроводки в кухне следует предусмотреть, что холодильник, духовой шкаф, посудомоечная машина и телевизор будут иметь раздельные точки питания.

Работы по монтажу электропроводки, штепселей и пр. требуют надлежащей квалификации, и проводить их должен специалист, имеющий допуск к данному виду деятельности.

При проектировании размещения точек питания и осуществлении закупок необходимых расходных материалов следует сделать запас, а также учесть, что розетки с автоматическим отключением, встроенным в механизм, при возникновении утечки электротока, самостоятельно прекратят питание и предотвратят возникновение аварийной ситуации.

Как установить розетку на фартук кухни

Фартуки из стекла, пользующиеся возрастающим спросом среди покупателей, налагают одно существенное ограничение. На стадии заказа изделия и согласования его формы и размеров, нужно сразу точно просчитать, сколько и какого размера розеток необходимо будет установить при финишном монтаже стекла.

Стеклянные фартуки обладают рядом ценных качеств, таких как расширение пространства, придание яркого декоративного эффекта, простота ухода и содержания в чистоте, однако, если не предусмотреть все нюансы заблаговременно, в дальнейшем уже нельзя будет вносить никаких корректив по добавлению новых точек электропитания. Внешний вид стеклянных фартуков с размещенными на них розетками представлен на фото.

Вывод розеток на фартук в большинстве остальных случаев сводится к следующей последовательности действий:

На стадии, предшествующей монтажу фартука, необходимо вырезать углубления в поверхности стены, куда вставляются подрозетники и подводится проводка;
Монтаж облицовки фартука, который может быть выполнен самостоятельно, если иное не оговорено с производителем фартука (как в случае со стеклянными вариантами);
При определении мест расположения розеток следует уделить внимание тому, чтобы они не нарушали узор или рисунок на поверхности декоративного защитного фартука;
Следующим этапом является монтаж и подведение питания в подготовленный подрозетник;
Далее следует обесточить кухню;
Установить розеточные коробки в подрозетники поможет использование вспомогательного инструмента;
Затем следует выполнить подключение к проводке и проверить работу соединения;
При необходимости кабель закрывается шпатлевкой в штробе, либо изолируется иным способом;

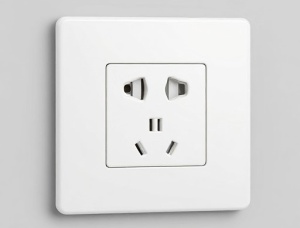

На финальном этапе прикручивается розетка и включается электропитание.

Освоение указанного алгоритма действий позволяет понять, что сделать розетку на фартуке можно своими силами, при выполнении главного правила установки любого электрооборудования – точное следование требованиям основ техники безопасности и нормативам безопасности электрической.

Источник: http://vyborkuhni.ru/rozetok-fartuk-kuhni
