Деревянные балки перекрытия: виды, расчет и особенности выбора

Балки не только служат опорой настилов для полов и межэтажных перекрытий, но и выполняют функции скрепления всей конструкции строения, придания ей необходимой жёсткости.

В перечне применяемых в строительстве материалов и изделий можно найти много возможных вариантов для изготовления балок перекрытий.

Но к основным и наиболее часто применяемым видам несущих балок относят металлические, железобетонные и деревянные.

Деревянные балки перекрытия

Балки перекрытия из дерева должны соответствовать таким требованиям, как прочность, жесткость, пожарная безопасность. Расчет балки производится в зависимости от выбранного материала.

Балки перекрытия для монтажа пола в доме

Преимущества балок из древесины:

низкая трудоёмкость при монтаже в сравнении с металлическими или железобетонными аналогами;
доступность цен на материалы из древесины;
быстрый монтаж без применения дорогостоящих механизмов и инструментов;
эстетичный внешний вид;
малый вес;
ремонтопригодность.

Недостатки балок из древесины:

без специальной защитной пропитки горючи;
низкая прочность по сравнению с железобетонными или металлическими балками;
подвержены воздействию влаги, грибка и живых организмов;
могут деформироваться от перепадов температур.

Образцы деревянных балок для межэтажных перекрытий

Виды деревянных балок перекрытий

Деревянные балки перекрытия классифицируют по типу сечения, материалу и размерам.

По сечению деревянные балки делят на следующие типы:

квадратные;
прямоугольные;
двутавровые;
круглые или овальные.

Квадратное сечение балки считается самым невыгодным, поскольку оно меньше всех подогнано под эпюру усилий в элементе.

Наиболее оптимальным вариантом при выборе деревянных перекрытий являются балки с прямоугольным сечением, при этом их короткую сторону располагают горизонтально, а длинную – вертикально, поскольку на прочность лучше влияет увеличение высоты, чем ширины.

Балки перекрытия прямоугольного сечения

Двутавровое сечение балки перекрытия представляет собой уширенные элементы в нижней и верхней частях, а в середине уменьшенное до максимально возможных размеров. Этот вариант сечения существенно сокращает расход древесины и позволяет рационально ее использовать.

Двутавровые деревянные балки купить будет не так просто, поскольку они отличаются сложной технологией изготовления. По этой же причине их в строительстве можно встретить редко.

Двутавровые балки перекрытия

Деревянные балки круглого или овального сечения используются, как правило, для устройства чердачных перекрытий. В зависимости от диаметра, круглые балки имеют высокую устойчивость на изгиб. Максимальная длина балки для деревянного перекрытия между этажами из оцилиндрованного бревна составляет 7,5 п. м.

По материалу деревянные балки перекрытия классифицируют на следующие виды:

из цельного бруса или доски;
из клееного бруса.

Использование досок и цельного бруса в балочной конструкции

Обычная доска или цельный брус могут быть длиной не более чем на 4–6 м, а это почти в два раза меньше расстояния, с которым справляется клееный брус.

Строители часто изготавливают балки из скреплённых между собой досок сразу на объекте. По качеству и прочности они могут намного превосходить цельную балочную конструкцию. Кроме того, можно варьировать толщину балок количеством стягиваемых между собой досок.

Соединения выполняются при помощи болтов с гайками и резиновыми или пластиковыми шайбами. Они предотвратят попадание на металлический крепёж влаги и последующей коррозии и не дадут гайке врезаться в древесину при затягивании.

Цельный брус

Клееный брус

Если нужно повысить длину или прочность цельных балок, то их скрепляют между собой и обычно это делается вручную при монтаже перекрытий.

Клееный брус изначально состоит из нескольких еще на предприятии склеенных между собой брусков. Толщина клееного бруса задаётся количеством слоёв склеиваемого под прессом материала.

Таким способом древесине придаются дополнительные прочностные качества, балка из клеенного бруса может быть длиной до 12 метров.

Все качества древесины после склеивания брус сохраняет, то есть прекрасно гвоздится, пилится, режется. Вот только стоят клееные деревянные балки перекрытия гораздо дороже, поэтому перед тем, как остановить на них свой выбор, надо задуматься – оправдывает ли цель средства. Часто такая разновидность балок используется для создания арочного перекрытия.

Клееный брус

Древесина для изготовления балок перекрытия

Для несущих балок перекрытий небольших домов и строений используется в подавляющем большинстве случаев древесина хвойных деревьев.

https://www.youtube.com/watch?v=KlFFsw1YMe8

Но категорически отвергать использование местных пород древесины не стоит. Издавна в степных районах, где хвойных деревьев нет, применяются дуб, акация, клён. Главным требованием к ним является влажность с оптимальными показателями 12–14 %.

В чердачных перекрытиях, где всегда по определению должно быть сухо и обеспечена циркуляция воздуха, балки из древесины местных пород с годами становятся лишь прочнее, по рабочим характеристикам не уступая металлическим балкам.

Брус из хвойных пород древесины

О качестве и прочности деревянных балок перекрытия

Проектировщики в расчётах балок перекрытия закладывают стройматериалы с заданными характеристиками и нормами эксплуатации, опираясь на законы прикладной механики и сопромата. Зная это, возникает вопрос: как обходились без этих знаний строители индивидуальных домов лет сто назад? При этом построенные ими дома здравствуют и поныне.

Объяснение простое: они оставляли намного больший запас прочности используемым материалам. Чуть позже, советские ГОСТы сознательно рассчитывались и утверждались с большими, иногда до 100% запасами прочности.

Это неэкономно, иногда громоздко и вычурно, но надёжность была в приоритете, и всегда останется важнейшим показателем в строительстве.

Сегодня подобная практика заменяется точным расчетом деревянной балки – это позволяет не переплачивать за излишнюю, невостребованную прочность.

Несущие двутавровые балки перекрытий

Сравнение со старыми способами выглядело бы неуместно в описании балок перекрытий, если бы не одно обстоятельство.

Покупая на рынке брус или балку определённого размера, с предварительно рассчитанными характеристиками, частный застройщик без большого опыта зачастую приобретает не тот материал, который гарантирует надёжность.

Балки перекрытия

Множество на первый взгляд незначительных нюансов могут свести на нет все расчёты:

большая влажность;
безответственное хранение;
скрытые дефекты;
пересортица;
плохие линейные геометрические параметры;
заранее обусловленные болезни древесины.

Вывод и выход здесь один: рынок всегда попытается обмануть начинающего строителя, поэтому лучший способ сэкономить – это доверить работу профессионалу.

Установка балок перекрытия

Основные исходные положения для расчёта размеров

Перед началом монтажа деревянных балок следует их обрезать до необходимых размеров либо провести сращивание.

Торцы балок заглубляются в стены как минимум на 15 см, с заделкой или без неё.

Толщина несущих стен здания обычно не менее одного кирпича, или 25 см, при использовании стеновых блоков – 20 см. Это означает, что опирающиеся на стены торцы балок будут защищены от внешнего атмосферного воздействия.

Для клееной балки можно уменьшить запуск в стены до 10 см. В крайнем случае, балки могут заходить на глубину 7 см, но материал используемого бруса должен быть самого хорошего качества.

Подробнее о том, как произвести расчет деревянных балок перекрытий, смотрите на видео:

Прогоны, пролёты, шаг, анкеровка: 10 основных понятий и условий монтажа

Балки перекрытий являются несущим элементом, это основа прочности всего сооружения.
Схема балок с пролётом (длиной балки) 6 м и менее предполагает нагрузку от веса заполнения между балок и пола.
Балки укладываются в направлении, параллельном меньшей стороне пролёта. Расстояние между балками, называемое шагом, зависит от материала и сечения.
Шаг балок в зависимости от их вида: дощатые – от 60 до 80 см; из бруса – от 60 до 100 см; из бревна и клееного бруса – от 60 до 120 см.
Пролёты более 6 м перекрываются балками (прогонами) с крупным сечением.

Установка балки перекрытия

Сечение деревянных балок определяется расчётом, на практике его высота находится в диапазоне 4–5% от длины пролёта.
Для скрепления стен и перекрытий концы балок либо анкеруют в стены, либо применяют стальные связи.
Возможен шаг анкеров через одну балку, но не реже.
В помещениях с высокой влажностью балки потолка должны оставаться открытыми.
Для устройства полов по балкам укладываются дощатые либо из бруса лаги, к ним прибиваются доски пола.

Для расчета нужно знать расстояние между балками, ширину пролета и нагрузку на конструкцию

Как рассчитать

Чтобы произвести расчет балок перекрытия из дерева, калькулятор онлайн требуется не всегда. Достаточно знать несколько формул и следующие данные:

длину деревянной балки перекрытия (расстояние между несущими стенами);
расстояние между балками (их шаг);
нагрузку на конструкцию.

Расчет балок перекрытия позволит не сомневаться в жесткости и прочности конструкции, определит максимальную длину, допустимую при том или ином сечении.

Почему лопнула балка перекрытия, смотрите на видео:

Для того чтобы узнать нагрузку на конструкцию, необходимо сложить переменное значение и постоянное. Последнее включает в себя предварительную массу самих балок, утепление, подшивку потолка, черновой и чистовой пол. К временной относится масса мебели и людей – примерно 150кг/м2 – согласно нормативным документам жилых помещений.

Для чердака значение временной нагрузки может быть меньшим, но лучше не рисковать, и при расчетах использовать такую же. Так вы обеспечите определенный запас прочности и в будущем при желании сможете оборудовать мансарду в чердачном помещении без реконструкции несущих элементов.

Расчет деревянной балки производят по таким формулам:

Mmax = (q*l2)/8;
Wтреб = Мmax/130.

q — это нагрузка на кв. м перекрытия, включающая массу конструкций и 150 кг полезного значения. Указанные величины нужно умножить на расстояние между балками, поскольку для вычислений нужно нагружение на погонный метр, а изначально величина рассчитана на квадратный.

l2 — расстояние между несущими стенами, на которые опирается прогон, взятое в квадрате.

Зная Wтреб, можно подобрать сечение перекрытия. W = b*h2/6. Зная W, составляется уравнение с одной неизвестной. Здесь достаточно лишь задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Схема монтажа балок перекрытий

Балки металлические: традиционная надёжность

Когда у застройщика возникает возможность и запрос на более амбициозное и габаритное строительство, он применяет в перекрытиях металлические балки различного сечения: уголок с разными размерами полок, швеллер, тавр, двутавр. Если исключить возможность коррозии металла, то по прочности таким балкам нет замены. Но применение металла в индивидуальном жилищном строительстве ограничено и ещё рядом показателей:

с металлом тяжело работать на высоте;
необходимы специальные механизмы для монтажа;
сварка, резка металла и защита его от коррозии – это дополнительные расходы;
высокая стоимость материала;
балки металлические подлежат утеплению со стороны чердака.

Есть у металлических балок и положительные моменты:

они не горят;
долговечнее;
металлические пролёты можно устраивать длиннее и с большим шагом между балками.

Расчет металлической балки в любом случае лучше доверить профессионалам.

Металлические балки перекрытия

Заключение

Выбор вида перекрытия, материала для балок, тщательная подготовка проекта, расчёт нагрузок, в том числе и с применением онлайн калькулятора – это всё приятные заботы, которые можно смело переложить на плечи профессионалов. И тогда об этих заботах будет приятно вспомнить через года, наслаждаясь уютом и комфортом в хорошем добротном доме.

Источник: https://m-strana.ru/articles/balki-perekrytiya/

Особенности, типы и расчет деревянных балок перекрытия

Балки перекрытия из дерева обеспечивают не только прочность горизонтальной конструкции. Перекрытие предназначено для придания жесткости всему зданию. Именно по этой причине выбору несущих элементов и их установке стоит уделить особое внимание.

Плюсы и минусы перекрытия из дерева

Для монтажа перекрытия своими руками необходимо подготовиться. Пол в доме должен опираться на прочную и жесткую конструкцию. Перед началом работ придется изучить требования к элементам, особенности их расчета и типы сечений.

Можно выделить следующие преимущества деревянного перекрытия:

привлекательный внешний вид, возможность сделать деревянный пол без дополнительных мероприятий;
небольшой вес, снижение нагрузки на стены и фундаменты, экономия на строительстве;
возможность проведения ремонтов в процессе эксплуатации;
скорость монтажа, выполнение работ без дополнительных машин и механизмов.

Деревянные балки не утяжеляют конструкцию и быстро монтируются

Но также стоит выделить и недостатки:

горючесть древесины, потребность в специальной пропитке антипиренами;
меньшая по сравнению с железобетонными или металлическими элементами прочность;
усадка и деформации при перепадах температур и влажности;
подверженность гниению, грибку и плесени при повышенной влажности, необходимо выполнять обработку антисептиками на стадии строительства и периодически в течение срока службы.

Требования к деревянному перекрытию

Деревянные балки перекрытия должны соответствовать следующим требованиям:

соответствие размеров сечения нагрузке, пролету и шагу, для этого нужен расчет балок;
хорошая прочность и жесткость;
пожарная безопасность;
отсутствие серьезных дефектов древесины и повреждений.

Для работы необходимо заготовить качественный материал

Также существуют определенные требования к материалу, из которого изготовлены балки. Рекомендуется выбирать древесину хвойных пород.

Она содержит много смолы, поэтому лучше сопротивляется различным микроорганизмам. Лучшим материалом считаются те деревья, которые выросли в суровых условиях. Плотность ствола у них выше.

По этой причине закупать стоит сосну или ель, которые выросли в северных регионах страны.

Также нужно обратить внимание на время заготовки. Лучшим считается период в конце зимы. В это время дерево находится в спящем состоянии, в нем меньше соков, поэтому и влажность материала будет меньше.

Какими бывают деревянные перекрытия

Балки перекрытия деревянные используются практически для всех уровней дома. Балочный каркас необходимо предусмотреть для следующих типов конструкции:

подвальное или цокольное перекрытие (пол первого этажа);
междуэтажное перекрытие;
чердачное перекрытие.

Толщина несущего бруса для чердака составляет от 10 до 20 см

От типа зависит нормируемая полезная нагрузка, которая берется в расчет деревянных балок перекрытия. Также разница будет в толщине утеплителя и его необходимости.

Между балками над подвалом обычно укладывают от 5 до 15 см минеральной ваты, пенопласта или экструдированного пенополистирола. В междуэтажных конструкциях достаточно будет предусмотреть пару сантиметров для звукоизоляции. На холодном чердаке требуется больше всего материала. Здесь толщина может составлять от 10 до 20 см. Точные значения зависят от климатического района строительства.

Источник: http://DomZastroika.ru/slabs/balki-perekrytiya-iz-dereva.html

Выбор и монтаж балок перекрытия: 3 вида

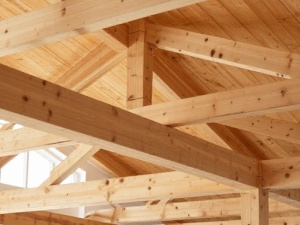

Балки перекрытия являются важнейшим конструкционным элементом дома Балки из дерева не слишком тяжелые, а значит, не утяжеляют конструкцию. Их можно использовать в частном кирпичном доме или же в других сооружениях, например, административного типа. Лаги из досок обладают длительным сроком эксплуатации, и с ними очень легко работать. К тому же, стоимость их не слишком высока.

Содержание:

Чтобы построить перекрытия из дерева, стоит использовать полотна из лиственницы и хвойных пород. Обработать их не сложно и к тому же, они боле прочные и обладают высокой эластичностью.

Выполнять монтаж деревянных перекрытий следует при наличии соответствующего опыта

Как проверить сухость бревна? Достаточно постучать по нему топором, и он должен издать звонкий и чистый звук. Длина балок зависит от ширины здания. Балки – это не единственный вариант материала чтобы сделать балочное перекрытие между первым и вторым этажом, так как есть и другие не менее подходящие варианты, посредством которых можно сделать качественный монтаж.

Варианты:

Нередко, укладка проводится черепными брусками, сечение которых составляет 50х50 мм. Их правильнее уложить на нижние части балок по обеим сторонам. А уже на них проводится подшивка потолка первого этажа.
Междуэтажное перекрытие может быть сделано за счет такого полотна, как черновая доска, которая станет черновым полом мансарды. Сделать ее не сложно, и можно использовать даже нестроганое полотно.
Можно положить шпунтованную доску.

Обязательно нужно провести утепление пола мансардного этажа. Толщина утеплителя напрямую зависит от выбранного материала. Как правило, пространство заполняется рулонным материалом, например, волокнистой теплоизоляцией в виде минеральной плиты. Она не горит, отлично сохраняет тепло и при этом хорошая шумоизоляция.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

Помимо этого, дерево:

Экологически чистое;
Обладает хорошей теплоизоляцией;
Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства.

Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене.

Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

Соблюдать технологию;
Следовать инструкции;
Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками.

Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу.

Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Крепеж межэтажных перекрытий по деревянным балкам

Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.

Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.

Выбирать толщину межэтажных перекрытий следует в зависимости от размеров дома и его предназначения

Стыковка позволяет соединить между собой полотна за счет:

Сращивания полотен в длину;
Используя срощенные элементы по ширине;
Вязки или углового соединения.

Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.

Варианты улучшения несущей способности межэтажных перекрытий

О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.

Варианты усиления:

Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.

Укрепить межэтажные перекрытия можно с помощью металлических изделий

Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.

Устройство защиты деревянного перекрытия между этажами

Видычастных домов бывают самые различные точно так же, как и их внутренний состав. Однако, чтобы его построить и жить без проблем, нужно тщательно позаботиться о выборе материалов, проведении перекрытий, грамотной защите материалов.

На этапе проектирования составляется схема будущей конструкции, а также план, в котором должен учитываться не только размер здания, но и то, как она будет защищена от различного рода последствий. Защита требуется от пожара и биологического влияния внешней среды.

Что касается горючести, то каждое полотно имеет свою степень пожаростойкости, однако, выбирая такие банальные материалы, как плиты ОСБ, щиты ОСП или клееный брус, нужен специальный антисептик глубокого проникновения, который предотвратит не только гниение и плесень, но и воспламеняемость.

Лучше отделать помещение, в котором будет установлена печь или камин, металлическим полотном, таким образом, можно предотвратить распространение огня.

Защитить деревянные перекрытия между этажами от негативного воздействия влаги можно с помощью клеенки

В продажу поступают самые различные составы, способные предотвратить возгорание дерева, и выбирать их нужно по:

Глубине проникновения;
Сроку эксплуатации;
Огнестойкости.

Пропитка проводится на этапе, когда осуществляется черновой ремонт, и лучше осуществлять обработку не менее двух раз, после того как тщательно высохнет каждый слой. На этапе проектирования нужно, учитывать и тот момент, сколько определенный вид древесины может выдерживать воздействие огня.

Не менее важно защитить дерево от воздействия биологического воздействия, например, воды, за счет которой начинается разрушение древесины, образование плесени и образование микроорганизмов, таких как грибок. Очень редко, но возможно встретить в домах из деревянного бруса насекомых, которые образуются, в первую очередь, в полотнах, которые при строительстве были не обработаны и стали постепенно увлажняться.

Слоеный пирог пола по деревянным балкам

Пол в помещении деревянного дома должен быть прочным, надежным и тщательно продуманным. Чтобы сделать и закрепить пол в деревянном доме, можно применять множество различных технологий, одной из которых считается пирог, который пользуется особой популярностью.

Между деревянными балками рекомендуется класть теплоизоляционный материал

Особенность его состоит в укладке слоев в следующей последовательности:

Пароизоляция;
Гидроизоляция;
Звукоизоляция;
Теплоизоляция;
Стяжка или, другими словами, бетонное полотно.

Что касается утеплителя, то наполнением пространства второго этажа должна быть минеральная вата, а вот керамзит или шлак с опилками подойдет для обустройства пола на первом этаже. Утепление пола в комнатах, где будет повышенная влажность, нужно делать посредством такого материала, как стекловолокно, так как у него оптимальные свойства гидроизоляции.

Перекрытие второго этажа по деревянным балкам (видео)

Соблюдение технологии и инструкции, представленной специалистами высшей категории, позволит сделать перекрытия и их отделку в лучшем виде и без допущения оплошностей. Самое главное, не торопиться и тщательно продумывать каждый последующий шаг.

Подробно: балки перекрытия (фото примеров)

Внимание, только СЕГОДНЯ!

Источник: http://kitchenremont.ru/remont/poly/derevyannyj-po/balki-perekrytiya

Междуэтажное перекрытие по деревянным балкам

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия).

Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

достичь необходимых показателей прочности и жесткости перекрытия;
обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балок Укладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балок Укладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонами Укладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
доступность и сравнительно низкая стоимость;
возможность уложить изоляцию;
высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

для подвального и междуэтажного перекрытия – не более 210 кг;
для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки

для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е. балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;

для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации.

Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Источник: http://blogforbuilder.ru/mezhduetazhnoe-perekrytie-po-derevyannym-balkam.html

Как смонтировать балки

25-12-2013
9074 Просмотров

При строительстве любого малоэтажного дома чаще всего используются перекрытия деревянного характера.

Для того, чтобы потолок не прогибался от каких-либо механических повреждений, необходимо установить потолочные балки.

Это балки, закрытые с обеих сторон листовым либо погонажным материалом. Установка балок перекрытия — важный и ответственный этап стройки.

Перекрытия в виде деревянных балок уместны и при каркасном виде строительства, и при возведении домов из бруса либо оцилиндрованного бревна. Применяются в строительстве и балки, изготовленные из других материалов.

Металлические балки обычно используются в многоэтажных зданиях, ввиду того, что на потолок приходится большая нагрузка.

Например, железобетонные или металлические. Предназначение железобетонных балок — пролеты (от 3 до 7,5 м), сопровождающиеся использованием спецтехники (кран), так как их вес достаточно высок, где-то от 175 до 400 кг. Их применение целесообразно для перекрытия больших пролетов. К недостаткам можно отнести обязательное использование специальной техники.

Балки из металла применяются без ограничения ширины пролета. По своему характеру они долговечны, отличаются надежностью, но все же в строительстве их установка встречается не часто. К недостаткам такого вида балок можно отнести быструю коррозию при воздействии влаги, недостаточную звукоизоляцию и теплоизоляцию.

Виды перекрытий из дерева

Деревянные перекрытия между этажами используются в небольших строениях.

Кому-то нравится дом с мансардой, кому-то обязательно наличие подвала. Поэтому обойтись без деревянных перекрытий не получится. Они служат именно для того, чтобы выполнить разделение жилых комнат от подсобных помещений. В зависимости от назначения того или иного перекрытия и осуществляется их классификация:

Перекрытия цокольные и подвальные. В их задачу входит отделение жилого этажа от подвального помещения. Теплоизоляционные свойства в этом случае должны быть на высоком уровне.
Перекрытия чердачные. Их назначение — отделить жилой этаж от чердачного помещения. К обязательным требованиям такого рода перекрытий относится устройство пароизоляции и теплоизоляции.
Перекрытия между этажами. Они необходимы, если планируется возведение коттеджа. Главным требованием к такого рода перекрытия является высокая степень звукоизоляции.

Если говорить о цокольном перекрытии, то при его устройстве перед балками стоят следующие задачи:

В функцию торцевин (крайних конструкций) входит обеспечение крепежа частей потолка (подвала).
К задаче промежуточных систем (внутренних) можно отнести упор торцом в нижнюю обвязку.
Что касается пристенных элементов, то они образуют стык с нижней обвязкой и их монтаж осуществляется к внутренним стенам.

Источник: https://1popotolku.ru/perekrytie/ustanovka-balok.html

Возведение деревянных перекрытий между этажами: подробная технология

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ.

Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой.

Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию.

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п.

Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить.

Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки.

В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой).

Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см.

Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

https://www.youtube.com/watch?v=T0SROAmmPhQ

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м2) с временной (эксплуатационной) нагрузкой (200 кг/м2).

Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м2. Для чердачных неэксплуатируемых перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м2.

Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м.

Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета.

Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопасность.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов.

При необходимости проложить между балками толстый слой утеплителя или звукоизоляционного материала, вариант подшивки досок снизу предпочтителен.

Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата.

Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак.

Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционной пленки

Поверх тепло- или звукоизоляционного слоя укладывают гидроизоляционную пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционную пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Источник: https://pol-master.com/ustroistvo-rmnt/vozvedenie-derevyannyx-perekrytij.html
